Как выбрать степень IP светильника с учётом условий эксплуатации
Руководство различает цифры и способы контакта с водой, особенно временное погружение и постоянную подводную работу. Для выбора описываем воздействие и сверяем код с инструкцией. Не сводим IP к «внутри» или «снаружи»: он описывает защиту оболочки от твёрдых предметов и воды, а не все свойства.
Первая цифра: твёрдые предметы и пыль
Первая цифра показывает защиту от доступа к опасным частям и проникновения твёрдых предметов; отдельные уровни включают пыль.
| Цифра | Объём защиты | Пояснение |
| 0 | Не заявлена защита от твёрдых предметов. | Нет защиты |
| 1 | Защита от твёрдых предметов диаметром ≥50mm | Защита от твёрдых предметов от 50 мм и доступа тыльной стороной руки. |
| 2 | Защита от доступа пальцем и твёрдых предметов диаметром ≥12.5mm в условиях испытания. | Защита от твёрдых предметов диаметром ≥12.5mm |
| 3 | Защита от твёрдых предметов диаметром ≥2.5mm | Защита от доступа инструментом и твёрдых предметов размером от 2,5 мм. |
| 4 | Защита от твёрдых предметов диаметром ≥1.0mm | Защита от предметов размером от 1 мм; эта цифра не заявляет пыленепроницаемость. |
| 5 | Защита от пыли без полной пыленепроницаемости | Пыль может проникать, но не в количестве, нарушающем работу или безопасность по соответствующему испытанию. |
| 6 | Защита от пыли без полной пыленепроницаемости | Пыленепроницаемость по испытанию; 100% не описывает стойкость к любым другим воздействиям. |
Как выбрать степень защиты IP для LED-светильников?
| Код | Защита от твёрдых предметов | Защита от воды |
|---|---|---|
| IP20 | Твёрдые предметы диаметром ≥12,5 мм и доступ к опасным частям по испытанию | Не заявлена защита от воды |
| IP23 | Как IP2X | Распыление воды под углом до 60° от вертикали |
| IP44 | Твёрдые предметы диаметром ≥1 мм | Брызги с любого направления |
| IP54 | Ограниченное проникновение пыли без вредного количества | Брызги с любого направления |
| IP65 | Пыленепроницаемая оболочка | Водяные струи |
| IP66 | Пыленепроницаемая оболочка | Мощные водяные струи |
| IP67 | Пыленепроницаемая оболочка | Временное погружение в нормированных условиях испытания |
| IP68 | Пыленепроницаемая оболочка | Длительное погружение в условиях, заданных изготовителем |
Требуем подходящих соединений и коробок для всей системы. Погружение не доказывает прохождения струйной проверки; для IP68 уточняем длительность, глубину и заявленное использование без универсального метра. Для грунта, саун, бассейнов и ванных отдельно оцениваем среду и прибор: IP не подтверждает химическую, тепловую, коррозионную или паровую стойкость.
Светильники IP22: объём защиты
IP22 встречается у некоторых приборов, включая отдельные варианты для трекового освещения, но место нельзя выбирать лишь потому, что оно внутри. Испытание описывает защиту от твёрдых частиц размером от 12.5mm и вертикальных капель при наклоне оболочки до 15 градусов.

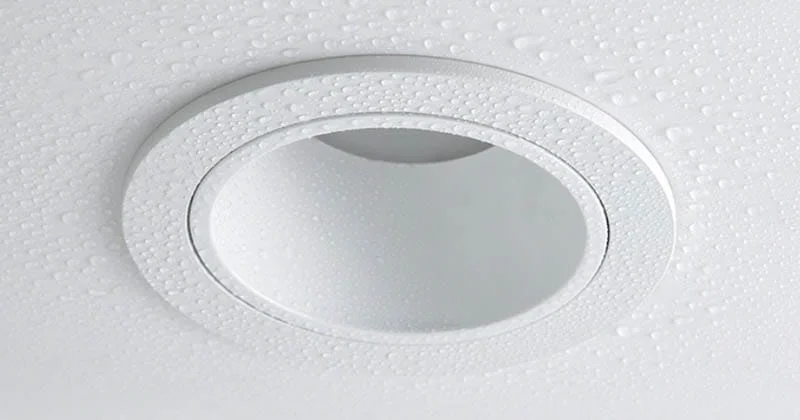

Светильники IP54: объём защиты
До применения IP54 проверяем положение и воздействие. Класс сочетает защиту от пыли и брызг, но не полную пыленепроницаемость и не автоматическую пригодность для любого балкона, кухни или ванной.
Светильники IP65: объём защиты
В качестве дополнительных источников можно использовать материал о даунлайтах для ванной и общественное освещение. IP65 описывает пыленепроницаемость и защиту от струй, полезную по условиям улицы или очистки. Это не подтверждение взрывозащиты: химическое производство или шахта могут требовать дополнительных специальных оценок и документов.
Светильники IP66: объём защиты
IP66 не разрешает подводное использование. Класс относится к мощным струям и может встречаться у прожекторов или встраиваемых уличных светильников в зависимости от артикула.
Светильники IP67: временное погружение
Для напольных приборов проверяем соединения, дренаж и монтаж. IP67 охватывает испытанное временное погружение, не разрешая автоматически постоянную подводную работу; больший IP также не обещает универсального ресурса.
Светильники IP68: заявленные условия погружения
Используйте светильники для бассейнов для знакомства с моделями. Применение стали 304 или питания AC/DC 12 V либо 24 V, приведённых как примеры статьи, не делает систему автоматически пригодной. Для IP68 проверяем использование, температуру, глубину и продолжительность длительного погружения, заявленные изготовителем.
Проверка светильника, соединений и принадлежностей как системы
Выбираем по воздействию и сохраняем защиту в принадлежностях и стыках. Не требуем IP54 для любого интерьера и не считаем IP65–IP66 достаточными для любой улицы. Для погружения связываем IP68 с заявленными условиями эксплуатации.
При запросе модели указываем место установки и воздействие пыли и воды.
Что означает и чего не означает код IP
Читайте также влагозащищённые светодиодные светильники. IP не означает ударостойкость, взрывозащиту или химическую стойкость; класс погружения не разрешает любой вид мойки либо эксплуатации. Базовая таблица охватывает воду от 0 до 8 и твёрдые частицы от 0 до 6, не исчерпывая расширений системы. IEC 60529 задаёт код с одной цифрой для частиц и другой для воды.
Описание и текст изображения
- Код защиты IPXX.
- Первая цифра, 0–6: защита от твёрдых предметов.
- Вторая цифра, 0–8: защита от жидкостей.
Следующая таблица поясняет испытания, связанные с водой:
Вторая цифра: вода и условия испытания
Вторая цифра описывает защиту от воды по соответствующему испытанию.
| Цифра | Объём защиты | Пояснение испытания |
| 0 | Нет защиты | Не заявлена защита от воды. |
| 1 | Защита от вертикальных капель. | Вертикальные капли не должны вызывать вредного воздействия в условиях испытания. |
| 2 | Защита от вертикальных капель при наклоне оболочки до 15 градусов. | Вертикальные капли при наклоне оболочки до 15°. |
| 3 | Защита от распылённой воды; не означает погружения. | Водяное распыление до 60 градусов от вертикали без вредного воздействия в условиях испытания. |
| 4 | Защита от брызг. | Брызги с любого направления не должны вызывать вредного воздействия в условиях испытания. |
| 5 | Защита от водяных струй | Испытание струями длительностью не менее 3 минут с учётом метода и размеров оболочки; без вредного воздействия. |
| 6 | Защита от мощных струй. | Испытание мощными струями не менее 3 минут по применимому методу без вредного воздействия. |
| 7 | Защита при временном погружении. | Источник кратко описывает испытание как 30 минут и 1 метр. Точные условия зависят от метода и размеров оболочки; это не разрешение непрерывной работы под водой. |
| 8 | Защита при длительном погружении. | Глубину, длительность и прочие условия должен заявить изготовитель. |
Внутри возможна интенсивная мойка, а снаружи — укрытие от дождя. Поэтому не распределяйте жёстко IP22, IP44, IP54, IP65, IP66, IP67 и IP68 между двумя местами. Пригодность этих распространённых сочетаний зависит от воздействия.
Описание воды по способу контакта
Запрашивая модель, различайте дождь, направленную мойку, скопление воды и погружение. Добавьте положение монтажа и условия места: слово «улица» оставляет неопределёнными воздействия, требующие разных проверок.
Проверка соединений после вмешательства
После вскрытия прибора или замены принадлежности проверьте уплотнения, замки и соединения по инструкции. Сохраните модели разрешённых запчастей: заявление для корпуса не решает проблему несовместимого соединения.
Согласуем заявленную защиту с воздействием места. Сохраняем документы для обслуживания, проверяем замки и уплотнения по инструкции. Запрашиваем подтверждение для прибора и принадлежностей: неверная коробка или кабель нарушают всю систему. До заказа указываем моющие средства, пыль, доступ и характер воды — капли, дождь с ветром, мойку, скопление или погружение.
