Светильники с ограничением слепящего действия: оптика, отражения и UGR

Руководство помогает проверять оптику и UGR по реальному использованию офиса, дома или магазина. Название «антибликовый» — лишь первый шаг. Вместе учитывайте взгляд, источник, положение и окружение. Незаметный прибор на потолке может мешать с дивана или стола.

Индексы нельзя заменять без проверки области применения. GR, BGI и CGI имеют свои условия и задачи. UGR применяют для дискомфорта в определённых интерьерах, а пороговое приращение TI оценивает ухудшение видимости на дорогах. Выбирайте метод по применению.

Используем подходящий метод и фотометрию, а не коммерческое число как оценку всего помещения. Учитываем пределы расчёта для LED-поверхностей и особых распределений яркости.

Для понимания индекса служит следующая формула UGR:

Объединённый показатель дискомфорта (UGR): формула объединяет вклад приборов относительно яркости фона. UGR = 8 × log10[(0,25 / Lb) × Σ(Li² × ωi / pi²)].

Соблюдайте пределы метода: не переделывайте формулу произвольно для малых источников или другой геометрии.

Lb — яркость фона в cd/m², pi — позиционный индекс Гута. Li обозначает среднюю яркость излучающей поверхности к наблюдателю в cd/m², ωi — её телесный угол в sr. Исходная версия пропускала члены и не являлась правильной формулой UGR.

При одинаковом методе и условиях меньшее значение означает меньшую дискомфортную блёскость, но не гарантию комфорта всех людей. Диапазон 10–30 из источника ориентировочный. UGR связывает фон и наблюдателя с положением, видимым размером и яркостью рассматриваемых приборов.

Зафиксируем геометрию и позиции наблюдателей для интерпретации результата. Добавим нужные яркости и фотометрические данные расчёта UGR.

Примеры UGR по областям применения

Перед использованием значения проверим задачу, метод и требования проекта. Не утверждаем существование общей обязанности ЕС с 2014 года для каждого светильника. Каталожное число часто относится к эталонному помещению и расстановке. Поэтому UGR оценивают при определённых условиях установки.

Области применения	Указанные значения UGR
Фабрика, электростанция или диспетчерская	16
Проектное бюро или чертёжная	16
Аэропорт или диспетчерская башня	16
Обычный офис	19
Переговорная или учебное заведение	19
Учебный класс	19
Больничная палата	19
Магазин и торговая зона	22
Ресторан, гостиница, столовая или банкетный зал	22

Подтвердим спецификацию задачи, не определяя её только широкой категорией здания. Табличные значения остаются ориентирами источника.

Индекс дополним отражениями, позициями и условиями использования в пределах метода. UGR19 не означает автоматического дискомфорта всех людей, а UGR<19 не является универсальным минимумом любого применения.

Запросим у HOYUWO LED данные конкретной модели и аксессуаров. При заявлении UGR потребуем таблицу или условия расчёта и при необходимости испытаем пространство. Так проверяются отражения экранов, зеркал и глянцевых материалов, не описываемые одним числом.

Что такое ослепление и как оно влияет на зрение

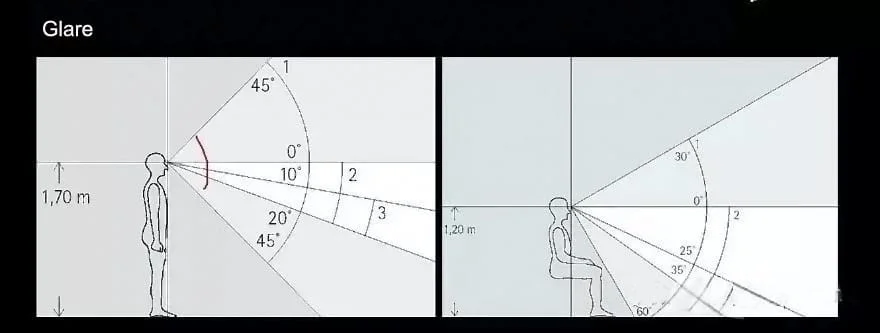

Различайте непосредственно видимый источник и отражение от другой поверхности. Неподходящее распределение яркости вызывает дискомфорт или затрудняет зрение. Не ограничивайтесь указанными 30° выше и 60° ниже взгляда: учитывайте реальные позиции и задачи проекта.

Ослепление и фотобиологическая безопасность не являются одним предупреждением или обещанием. Мешающую сцену исправляют ради видимости и комфорта. Без отдельной оценки из дискомфорта нельзя выводить необратимое повреждение глаза.

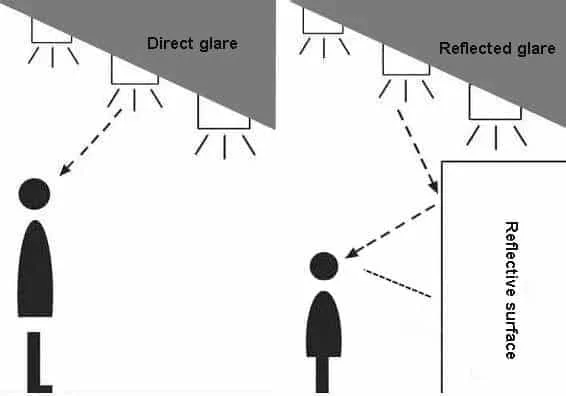

Виды ослепления в освещении

При оценке дискомфорта связывайте задачу и положение наблюдателя. Видимый источник относится к прямому ослеплению. Если свет приходит через экран, зеркало или глянцевую отделку, проверяют отражённое.

Описание и текст изображения

• Прямое ослепление
• Отражённое ослепление
• Отражающая поверхность

7 приёмов ограничения ослепления LED

Сначала проверим место и направление, затем совместимые оптики и аксессуары.

Проверяйте приёмы на предусмотренной модели в пространстве. Положение, размер излучателя, экранирование и оптика определяют видимость источника.

Защитный угол >30

Примеры 30 градусов или экранирование >30 градусов не доказывают универсальной защиты. Оценивайте действие с положением наблюдателя и геометрией установки.

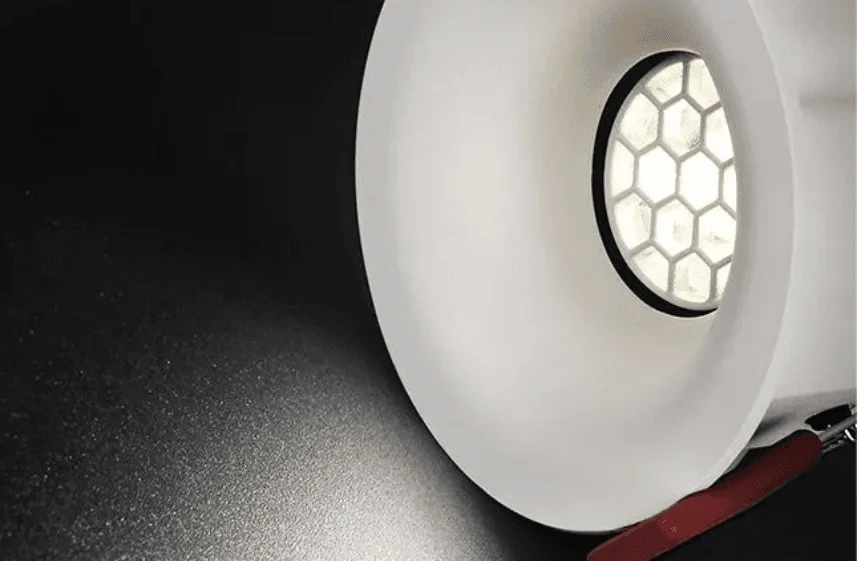

Сотовая решётка

До добавления приборов проверим фотометрию с сотами и результат на задаче. Решётка не перекрывает весь свет, но ограничивает отдельные направления и видимость источника. Она также меняет поток и распределение.

Утопленный источник

Перед использованием утопленного источника проверим фотометрию и свободную глубину. Углубление ограничивает видимость с некоторых углов, но не исключает ослепление полностью.

Чёрный отражатель

Перед выбором чёрного или матового отражателя сравним поток и распределение прибора. Отделка может уменьшить внутренние отражения, но сама по себе не гарантирует лучшего результата.

Стеклянный рассеиватель

Для текстурированного или матового стекла оцените размер, поток и позиции наблюдения всего прибора. Обработка меняет распределение и видимую яркость поверхности.

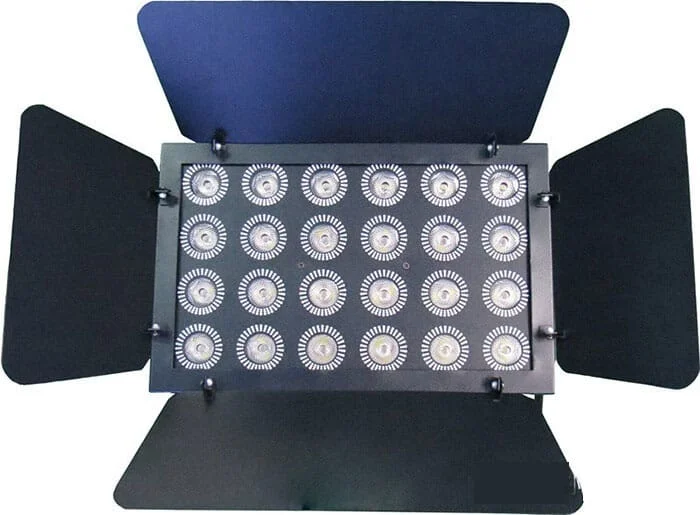

Козырьки и экранирующие лопатки

Козырёк не должен лишать задачу света или создавать яркий источник с другой позиции. Размер и эффективность зависят от положения и модели. На поворотных спотах он ограничивает отдельные направления.

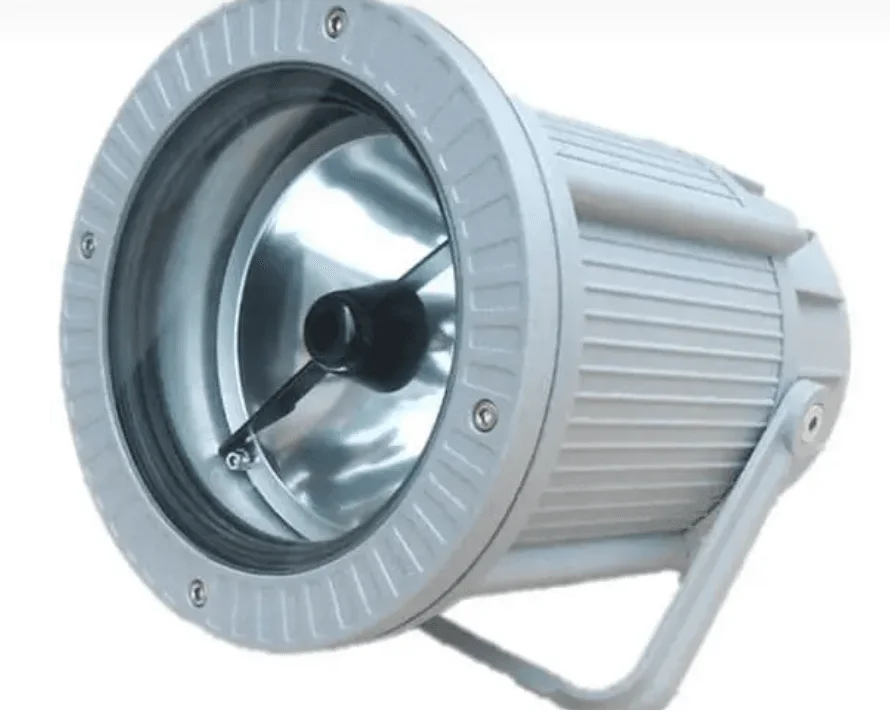

Продольные или перекрёстные решётки

Проверим кривую установленной решётки: её геометрия меняет поток и распределение. Она ограничивает видимость источника только в предусмотренных направлениях.

5 примеров потолочных светильников с ограничением ослепления из ассортимента HOYUWO LED

Светодиодные даунлайты для коммерческих объектов с ограничением ослеплённости UGR<19

Поворотные светодиодные даунлайты | Отверстие 55-75mm/90-95mm/115-120mm

Поворотный безрамочный даунлайт 7W-20W | Низкая ослеплённость

Поворотные накладные LED-споты

Осмотрим прибор с обычных мест и сравним угол, монтаж и экранирование. Рассмотрим безрамочные варианты, утопленный источник и накладные споты. Отделка или коммерческое название не гарантируют комфорт.

Проверяем источник с каждого рабочего места

Осмотрим образец сидя и стоя на обычных местах. Источник, невидимый при входе, может оказаться виден от стола или дивана. Проверка помогает выбрать смену положения, направления или совместимый аксессуар.

Сохраняем условия расчёта вместе с артикулом

Для UGR сохраним расстановку, наблюдателей и условия расчёта вместе с утверждённой оптикой и аксессуарами. После смены мебели или конфигурации можно проверить применимость первоначальной оценки.

Запишем способ ограничения ослепления и условия, сохраняемые при смене мебели, мест или приборов. Сохраним утверждённые оптику и конфигурацию. Сначала проверим источник и отражения и настроим направление, затем решим вопрос мощности или аксессуаров. Проверяем реальные места с готовой отделкой.
