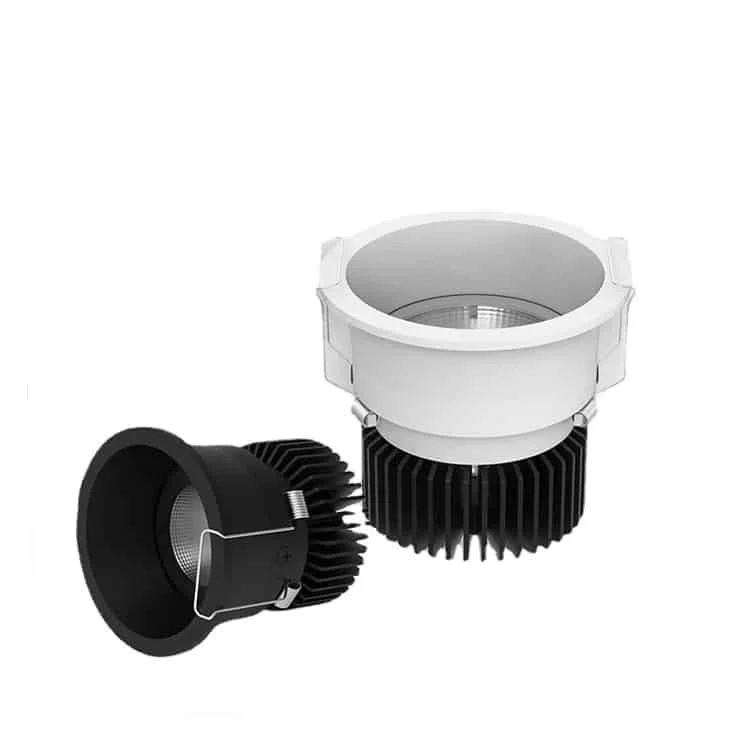

Поворотные даунлайты для разных диаметров монтажного выреза

Артикул	Мощность	Размеры	Монтажное отверстие	Световой поток	Технические характеристики
HOYUWO-DL-7WG-4 (55mm)	7W±5%	Φ65*H70mm	Φ55mm	630-700lm	Запросить технический паспорт
HOYUWO-DL-7WG-4	7W±5%	Φ85*H75mm	Φ70-75mm	630-750lm	Запросить технический паспорт
HOYUWO-DL-10WG-4	10W±5%	Φ85*H75mm	Φ70-75mm	900-1100lm	Запросить технический паспорт
HOYUWO-DL-15WG-4	15W±5%	Φ105*H103mm	Φ90-95mm	1350-1600lm	Запросить технический паспорт
HOYUWO-DL-20WG-4	20W±5%	Φ105*H103mm	Φ90-95mm	1900-2200lm	Запросить технический паспорт
HOYUWO-DL-30WG-4	30W±5%	Φ130*H125mm	Φ115-120mm	2700-3200lm	Запросить технический паспорт

• Опциональное диммирование: Triac/1-10V/DALI
• Низковольтное питание как опция: подтвердите по паспорту заказываемого исполнения тип тока AC или DC и точное номинальное напряжение. Драйвер и подключённые компоненты должны соответствовать этой конфигурации.
• Аварийный аккумулятор: 30% мощности при заявленной автономности 1, 2 или 3 часа; уточните комплектацию.

Что уточнить перед заказом

Для ограничения видимых различий между световыми точками запрашиваем допуск SDCM конкретной модели. Одна номинальная цветовая температура не показывает такой разброс цветности.

После отделки потолка драйвер должен оставаться доступным для извлечения и подключения. Поэтому мы проверим не только высоту корпуса светильника, но и пространство для обслуживания.

Светильник можно встроить в потолок или закрепить на его поверхности, если выбранная модификация допускает такой монтаж. При выборе оптики разделяйте задачи общего освещения пространства и акцентной подсветки конкретных объектов или поверхностей.

Сначала по размерам модели мы определим монтажное отверстие или основание и место для доступа к питанию. Установка будет выполняться по инструкции светильника с учётом ограничений конструкции потолка.

В: Как проверить диаметр существующего отверстия?

О: 1. Измерим расстояние от одного края до противоположного через центр окружности. Полученный диаметр сравним с допустимым диапазоном отверстия для даунлайта.

2. Новое отверстие подготовим только по чертежу и инструкции приобретённой модели; оба документа запросим до вскрытия потолка.

В: Какое отверстие подготовить для выбранной модели?

О: В серии встречаются размеры 50mm, 70mm, 90mm, 100mm и 120mm, но выбирать нужно размер из чертежа вашей модели. Нельзя переносить диаметры между моделями.

Размер светильника	Отверстие в mm	Отверстие в дюймах
2 дюйма	57-64	2.25-2.5
2.5 дюйма	70-76	2.75-3
3 дюйма	89-95	3.5-3.75
4 дюйма	114-121	4.5-4.75
6 дюймов	178-184	7-7.25
8 дюймов	229-235	9-9.25

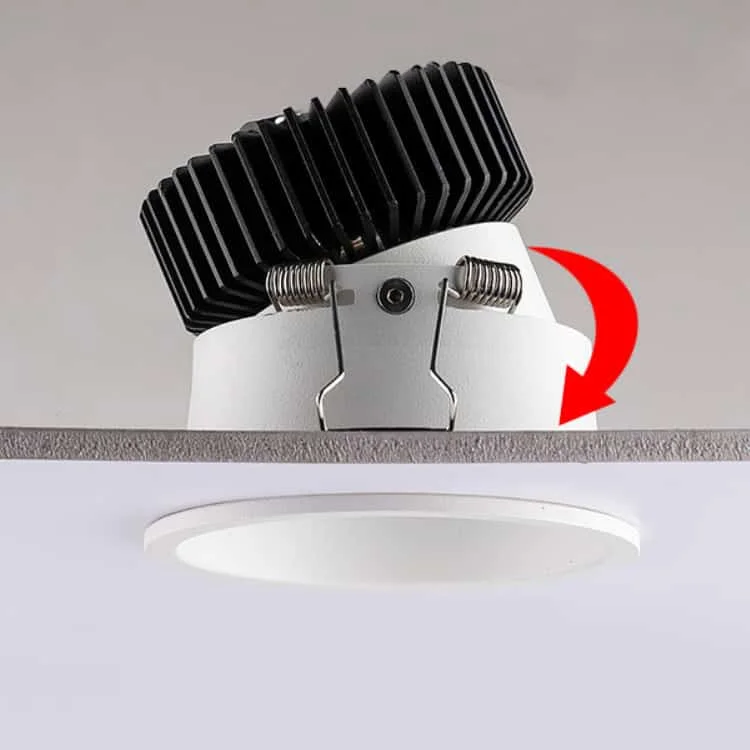

Что проверить при направлении этого прожектора?

При выбранном направлении стремимся избежать прямого попадания излучателя в поле зрения проходящих людей. Предварительно проверяем пределы поворота и допустимый для модели зазор.

Какие размеры проверить до заказа?

Сверим крепление с чертежом HOYUWO-DL-7WG-4 (55mm), где указан размер Φ65*H70mm. Проверим размеры поставляемой версии, не распространяя их на все варианты серии.

Как выбрать оптику этого даунлайта?

Мы выберем оптику исходя из расстояния установки и полезной освещаемой площади. Узкий пучок сильнее концентрирует свет, однако результат необходимо проверить светотехническим расчётом.

Соответствует ли свет в аварийном режиме обычному?

При наличии аварийного режима мы отдельно определим его характеристики: аккумулятор, время автономной работы и доступный в этом режиме световой поток или мощность. Номинальные параметры светильника не описывают работу в аварийном режиме.

Какую систему диммирования нужно заказать?

Для включения диммирования в систему мы подберём драйвер и его протокол вместе с оборудованием управления. В заказе будет однозначно указана совместимая комбинация для этой модификации.
