COB или SMD: как сравнивать светодиодные светильники в сборе
Примеры корпусов помогают читать документы, не заменяя данных выбранного изделия и образца, если важен зрительный эффект. Отделяем корпусирование от зависящих от модели отдачи, цвета и ресурса. Сравниваем полные приборы и измеряемые свойства с оптикой, радиатором и драйвером. COB и SMD описывают интеграцию, а не два универсальных уровня качества.
1. Различия производственного процесса
- SMD: каждый LED подготавливают как компонент поверхностного монтажа и затем размещают на плате. Материалы, внутренние соединения и испытания зависят от конструкции компонента.
- COB: несколько LED-чипов объединяются на общей подложке с соединениями и материалами корпусирования. Конкретная процедура зависит от изготовителя и артикула.

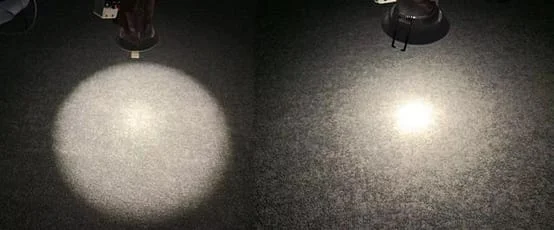

2. Различия светового эффекта
- Распределение света определяется совместно излучателями и оптикой.
- Для оценки ослепления нужны яркость, экранирование и геометрия установки.
- Равномерность проверяют у прибора и в пространстве, а не выводят из COB или SMD.
Ни один формат сам не гарантирует ровного пучка и отсутствия ослепления. Точки SMD могут оставаться видимыми при недостаточном смешении рассеивателем или расстоянием. COB концентрирует источник, но также требует подходящей оптики.
3. Корпусирование и расположение излучателей
- SMD: корпуса LED устанавливаются на плате и могут образовывать несколько распределённых точек излучения.
- COB: несколько чипов, обозначенных на схеме N, объединены на общей подложке. Возможна концентрированная излучающая зона, равномерность которой зависит от конструкции.
4. Различия теплового поведения
Конструкция должна соблюдать температуры компонента. COB не устраняет тепло, которое нужно отводить. Среда, корпус, плата, интерфейсы и радиатор вместе формируют тепловое сопротивление.
Для сравнения теплоотвода нужны температуры, мощность и монтаж обоих приборов. Распределённые SMD на большей площади могут менять тепловую картину, но сами не доказывают лучшего охлаждения.
5. Различия применений
В качестве примеров рассмотрите даунлайты и наружные светильники. Выбираем по применению и проверенным свойствам полного прибора. 50 W для COB и 2000 W для SMD относятся к отдельным конструкциям, а не границам технологий. Обе архитектуры встречаются в разных семействах.
6. Сравнение цветопередачи (CRI)
В качестве дополнительного источника используем сведения об индексе цветопередачи. Сравниваем цветовую температуру, Ra и при необходимости R9 для компонента и рабочего режима. Не назначаем автоматически Ra 70–80 для SMD и Ra 90–97 для COB: оба формата предлагают разные цветовые варианты.
| Характеристика | COB | SMD |
|---|---|---|
| Интеграция | Несколько чипов на общей подложке | Корпуса, установленные на плате |
| Оптика | Может создавать концентрированную излучающую область | Позволяет распределять излучающие точки по конструкции |
| Тепловое управление | Зависит от корпуса, интерфейсов и радиатора | Зависит от платы, расположения и радиатора |
| Цвет и световая отдача | Данные артикула с условиями испытаний | Данные артикула с условиями испытаний |
| Применение и стоимость | Сравнивать полные светильники для проекта | Сравнивать полные светильники для проекта |
Что означает COB (chip on board)?
На схеме COB буква N обозначает количество чипов. Их интегрируют прямо на общей подложке с соединениями, защитными и оптическими материалами конструкции.
Для оценки ослепления и мягкости пучка проверяйте экранирование, линзу, отражатель и точку наблюдения. Концентрированная область COB помогает отдельным оптическим решениям, но не гарантирует отсутствия дискомфорта.
Сравнивайте полную конструкцию с монтажом, оптикой и теплоотводом, а не только компонент. При одинаковом световом результате COB не обязательно дешевле SMD.
Подтверждаем ток, размеры и тепловые условия артикула, не путая примеры с пределами формата. Указанные COB имеют размеры от 11mm до 60mm и могут превышать 3 ватта.

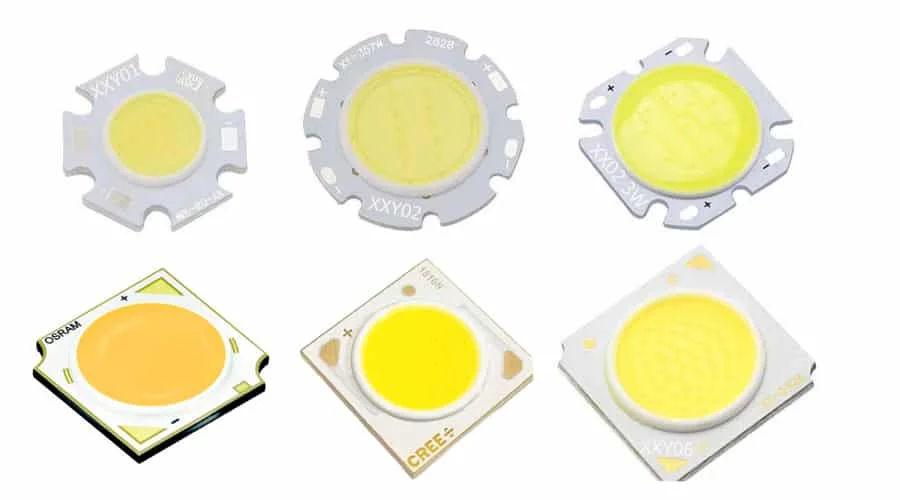

Свойства модулей LED COB
- Концентрированная излучающая область для определённых оптических решений.
- Выбирать мощность, цвет и ток по документации компонента.
- Сохранение потока и ресурс зависят от температуры и испытаний. COB не гарантирует 95% после 50 000 часов.
- Цветопередача и отдача относятся к артикулу, а не являются автоматическими свойствами корпуса.
Примеры светильников с модулем COB
- LED-даунлайт COB CREE CRI90
- Прожекторы с модулем LED COB
- COB-светодиодный уличный светильник
- LED-прожекторы с SMD или COB
Что означает SMD (устройства поверхностного монтажа)?
SMD обозначает устройства поверхностного монтажа в технологии SMT. Один корпус может содержать один чип или небольшое их количество.
Рассеиватели, отражатели и линзы формируют нужное распределение. Исходное излучение компонента является лишь начальной точкой этой оптики.

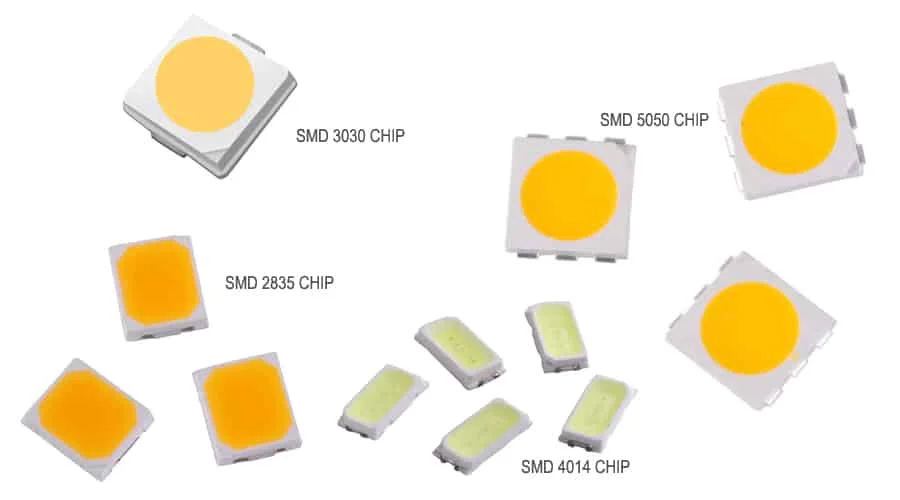

Таблица сравнивает примеры корпусов. Размещение их на плате позволяет создавать модули разной мощности.
| Примеры форматов: проверять документацию каждого компонента | SMD LED 3030 | SMD LED 2835 | SMD LED 5050 |
| Размеры | 3.0*3.0*0.52mm | 2.8×3.5×0.8mm | 5.0*5.0*1.6mm |
| Мощность | 1 ватт на единицу | Указаны версии 0.2W, 0.5W и 1W на единицу. Проверяйте мощность выбранного компонента. | Упоминаются 0.2 ватта на единицу и 3 ватта-5 ватт на единицу. Совпадение формата не делает их взаимозаменяемыми. |
| Напряжение и ток | Примерные значения: 6.2V и 150mA; также упоминаются 3.2V и 300mA. Подтвердите артикул. | Примерные значения: 3.2V и 60mA для 0.2W; 150mA для 0.5W; 300mA для 1W. | 3.2V 60mA для 0.2W; |
| Люмены | Пример потока: 110-160lm на единицу; указанный максимум 200lm на единицу. | 24-36lm/шт. при 0.2W; 55-70lm/шт. при 0.5W; 110-140lm/шт. при 1W. | Источник приводит 24-28lm на единицу при 0.2W и отдачу 200lm/W для вариантов 3-5W. Это разные величины, требующие проверки по документации. |
| Упомянутые изготовители | LUMINUS, Osram, Bridgelux | Osram, EPISTAR, Bridgelux | CREE, Bridgelux, PHILIPS |
| Области применения | Дорожное освещение, прожекторы и промышленные светильники | Источник связывает 0.2W преимущественно с трубками LED T8 и лампами, 0.5W — с панелями и даунлайтами, а 1W — с LED-прожекторами, промышленными LED-светильниками, общественным освещением и другими применениями. | Приведены примеры SMD5050 по 0.2W для лент DC12V или 24V и варианты 3Watt-5watt для спортивных прожекторов, мощных дорожных светильников |
Примеры светильников с SMD LED
- Линейные светильники с SMD LED
- Встраиваемый прожектор SMD
- Дорожный светильник с LED SMD3030
- LED-прожекторы с SMD или COB
Сравнить пучки на одной плоскости
Разместите варианты на нужном расстоянии и проверьте границы, наложение и тени. Сохраняйте одну зрительную задачу как ориентир. Концентрированный и распределённый источники могут решить её разной оптикой; название корпуса само не определяет результат.
Определить заменяемый узел при отказе
Уточните, затрагивает обслуживание модуль, драйвер или весь светильник. Сохраните совместимые артикулы и монтажные условия. Одинаковое название COB или SMD не делает две запчасти взаимозаменяемыми.
Формат помогает понять прибор, но не доказывает его установленный результат. Принимаем COB или SMD, если конструкция отвечает задаче, фиксируем драйвер и запчасти. Для ровной поверхности проверяем смешение и расположение, для точного пучка — оптику и видимый размер источника. До решения сравниваем фотометрию, режим, цвет, полезный поток и тепловое поведение.
