Освещение больничных коридоров: проверка каждого режима использования
Используйте значения как ориентиры для проверки по зонам, а не общую клиническую спецификацию. В России выбор согласуют с электрическим проектом, безопасностью здания и протоколами учреждения. Проверьте ориентацию и отсутствие дискомфорта у перевозимых на каталке. Посещение, транспортировка пациента и ночная смена требуют разных условий.
Справочные документы и критерии проектирования
Следующая таблица не является перечнем российских минимумов: она содержит ориентиры исходной статьи. Применимые документы и редакции нужно определить для учреждения. Испанское руководство IDAE по больницам может быть дополнительным материалом по эффективности и управлению. Источники Китая, Великобритании, Северной Америки и Европы сохраняются с указанием происхождения, а не превращаются в российские обязанности.
- GB 50034-2013 (Китай)
- JGJ 16-2008 (Китай)
- CIBSE SLL Code for Lighting (Великобритания)
- IES Lighting Handbook (Северная Америка)
- EN 12464-1:2021 (ЕС)
Освещённость: ориентировочные значения в люксах (lx)
| Зона | Ориентировочная освещённость (lx) | Предложение источника (lx) | Примечания |
| Общие коридоры палатных и офисных зон | 100lx | 150-200lx | Ориентир для движения и зрительного комфорта; проверить в проекте. |
| Основные коридоры неотложной помощи, реанимации и рабочих зон | 150lx | 200-300lx | Ориентир для видимости людей, оборудования и знаков; не подтверждает клиническую функцию. |
| Лестницы и пути выхода в обычном режиме | 75lx | 100-150lx | Не заменяет специальных требований аварийного освещения. |
| Ночное освещение в рабочем режиме | 10-30lx | 50lx | Ориентир для ночных обходов; проверить видимость и помехи пациентам. |
Цветовая температура (CCT) и индекс цветопередачи (CRI)
Оцениваемый оттенок по цветовой температуре:
- Общие коридоры: 3500K–4500K (нейтрально-белое впечатление по источнику)
- Зоны неотложной помощи и реанимации: 4000K–5000K как предложение источника для этих зон
- Ночной режим: 2700K–3000K как ночной сценарий, подлежащий оценке больницей
Отделим условия движения от необходимых для помощи, согласовав последние с ответственной командой. CRI≥80 не используем как гарантию клинического распознавания ран, крови или оттенков кожи.
Равномерность (U0 = минимальная/средняя освещённость)
Для оценки контраста источник предлагает ориентир U0≥0.5, не считая этим проект завершённым. Для стен источник дополнительно приводит освещённость ≥ 50 lx, который нужно сопоставить с конкретными указателями.
Ограничение ослепления
Рассмотрим приборы с ограничением ослепления, например панели с рассеивателем, растровые приборы или подходящие даунлайты. Для конкретной схемы проверим целевой показатель UGR ≤ 19 для реальной схемы, не приписывая соответствие коммерческому названию.
Требования к аварийному освещению
- Для эвакуационных путей определяют применимые требования аварийного освещения, назначения здания и пожарной безопасности. Заданные точки и плоскости измерения включают в расчёт; испанские минимумы не принимаются автоматически за российские нормы.
- Средства пожаротушения, щиты и другие точки безопасности требуют освещения, установленного для их функции. Это не единое правило освещённости для любого угла помещения: состав точек и проверку определяет проект.
- Длительность и уровень аварийной работы определяют для каждой зоны больницы по применимым строительным, медицинским и противопожарным требованиям. Зарубежное число часов или люксов не заменяет проверку. Помещения оказания помощи могут требовать иной непрерывности работы, чем обычный путь эвакуации.
Электрическая и монтажная безопасность
- Предлагаемая источником высота монтажа: ≥ 2.5 m (ориентир: 2.6–2.9 m над полом)
- Источник указывает сопротивление заземления ≤4Ω и изоляции ≥1MΩ. Это не универсальные пределы для российской больницы: применимые значения задаются проектом и электрическими проверками.
- V0 — классификация материала корпуса, а не подтверждение безопасности всего светильника или проводки. Проверьте документы, требуемые для полного изделия.
- Групповое управление: От 3 до 5 светильников в группе по примеру с диммированием или ночной сценой, если система поддерживает
- Питание безопасности, аккумуляторы и интеграцию систем определяют по электрическому проекту и протоколам учреждения.
- Проверьте освещённость и равномерность на реальной геометрии. Шаг 2.0-2.5M из источника — ориентир, а не гарантия отсутствия тёмных участков.
- UGR≤19 нужно проверить для реальной схемы и положений наблюдателя. Коммерческая маркировка сама по себе не обеспечивает показатель.
- Ra≥80 описывает общую цветопередачу. Сам показатель не гарантирует пригодность для медицинских наблюдений или процедур.
- Проверьте мерцание и спектральные свойства, не выводя медицинскую пользу из рекламной маркировки.
- Предусмотрите аварийное освещение с соблюдением требований пожарной безопасности и эвакуации.
- Предусмотрите регулировку по зонам для дневных и ночных сценариев
- Электробезопасность с материалами, заземлением и защитой, соответствующими оборудованию и проекту
- Выбирайте поверхности и стыки, допускающие очистку по протоколу учреждения. Антибактериальные свойства можно заявлять только при специальных подтверждениях изделия.
Интеллектуальное управление и энергоэффективность
(1) Интеллектуальные системы освещения
- Освещение по датчикам: Датчики присутствия и дневного света могут сокращать лишние включения. Программирование должно сохранять заданные условия движения и оказания помощи.
- Пример диммирования по расписанию: Источник предлагает: 150–200 lx днём и 30–50 lx в ночном режиме; подтвердите уровни для каждой зоны больницы.
- DALI или 0–10V — протоколы диммирования: позволяют диммирование при совместимых драйверах и управлении.
(2) Меры энергосбережения
- Если указаны ≥50,000 часов, запросите условия заявления и ожидаемую работу всего комплекта, включая драйвер. Номинальный срок не отменяет обслуживание.
- Световая отдача: Источник предлагает светильники со следующей цветовой температурой: ≥ 100 lm/W как ориентир световой отдачи; потребление зависит также от распределения, мощности и времени.
- CCT и общее заявление о низком синем свете сами по себе не подтверждают клинический или циркадный эффект. Согласуйте сцену, время и уровень с учреждением, не обещая недоказанной медицинской пользы.
Проверяя освещение коридора , включим сценарии управления, читаемость знаков, отражения и переходы уровня. Оценку проведём с реальных позиций, включая взгляд человека, перевозимого лёжа на каталке.
Свяжем выбор с реальными ситуациями больницы и согласованной ответственностью, а не общей таблицей ватт или оттенков. При приёмке проверим аварийную работу и непрерывность по зонам. Утверждённые уровни и управление сохраним для восстановления после обслуживания.
LED-светильники для больничных коридоров
(1) Семейства светильников
- Встраиваемые LED-панели (предлагаемый диапазон 3000K–4500K); проверьте рассеиватель, фотометрию и ослепление для общих коридоров
- Линейные светильники для создания световых линий; равномерность проверяют в реальной схеме
- Даунлайты и растровые светильники с малым ослеплением как локальное дополнение по фотометрии и монтажу
Тонкая LED-панель с задней подсветкой 600×600, 36W-60W для офисов

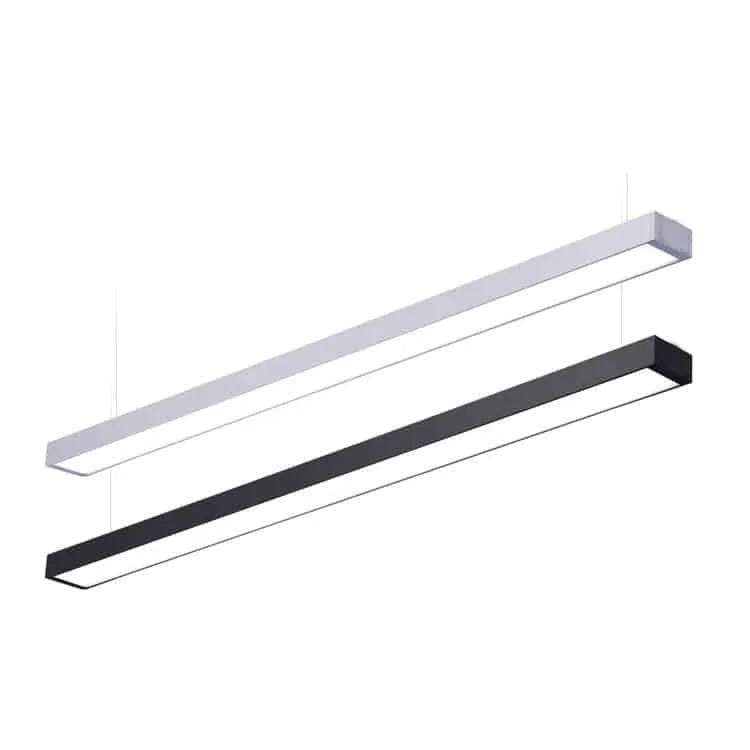

Современный диммируемый линейный светодиодный светильник 4ft/8ft
Светодиодные даунлайты для коммерческих объектов с ограничением ослеплённости UGR<19
(2) Дополнительное освещение
- прожектор для заливки стен для выделения стен или указателей с подходящими направлением и уровнем
- Низко расположенные ориентирующие и направляющие светильники если они входят в подходящий ночной сценарий маршрута
- Световые LED-указатели с видимостью и функцией, подтверждёнными по требованиям эвакуации.
Запрос вариантов светильников для проекта
Оценка света с каталки и при ходьбе
Проверим один участок с позиции пешехода и перевозимого человека. Источник вне поля зрения при ходьбе может быть виден при взгляде в потолок. Разницу нужно учитывать в настройке и проверке отражений наряду с указателями и переходами между зонами.
Согласование ночных сценариев с работой больницы
До программирования выясним, какие работы продолжаются ночью и кто может включать сценарии. С ответственными больницы согласуем восстановление настройки после обслуживания. Экономию рассматриваем внутри непрерывной работы и функций безопасности, не предполагая пустую зону только по номинальному расписанию.
Для технической проверки сопоставьте область применения документа Росстандарт: СП 439.1325800.2018 по аварийному освещению и дополнительно изучите испанское руководство IDAE по освещению больниц.
