Угол рассеивания LED: как оценить световой пучок перед выбором оптики

Чтобы перенести каталожный угол в пространство, нужно понять пучок, поле и свет за их пределами. Для магазина, гостиницы или фасада рассматривайте угол вместе с фотометрией. Расстояние и распределение объясняют больше, чем отдельные ватты. Два прибора с одинаковым потоком могут давать разные пятна на стене.

Как выбрать подходящий угол LED-пучка?

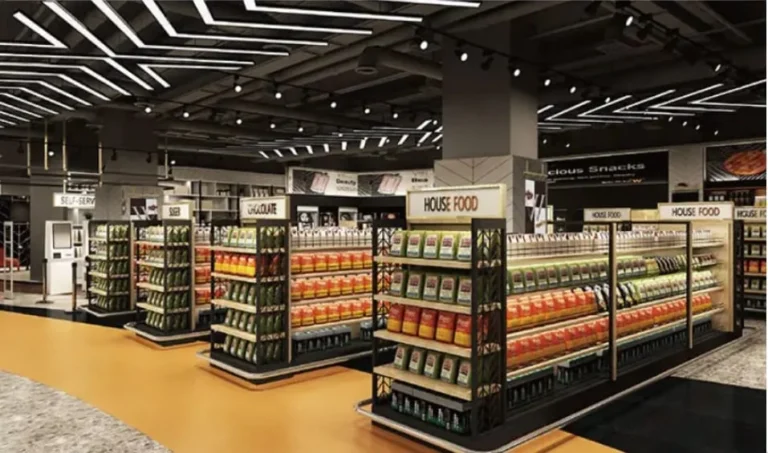

Начнём с объекта и позиций обзора. Узкий пучок выделяет товар, но при повторении по маршруту может создавать неприятный контраст. Поэтому важны экранирование и сила света к наблюдателю: уменьшение угла не устраняет ослепление автоматически.

Для общего света подходит более широкое распределение, для объекта или объёма — более узкое. Решайте по рабочему расстоянию, эффекту и геометрии.

1. Угол пучка LED-даунлайтов

Угол рассеивания	10°/15°	24°/36°45°	60°/90°/120°
Особенность	Узкий пучок выделяет малую область и подходит акцентному свету.	Узкий пучок выделяет малую область и подходит акцентному свету.	Свет распределяется шире с мягкими переходами и помогает общему освещению.
Области применения	Акцентный свет ваз, декоративных предметов и других объектов.	По исполнению может использоваться как даунлайт заливающего света или для локального света. Заливка выделяет вертикальную поверхность и может зрительно расширить пространство. По оптике и позиции возможны также стол, роспись или картина.	Коридоры, вестибюли гостиниц и торговых центров, офисы и похожие пространства.

2. Угол пучка LED-прожекторов

При выборе для наружного спортивного освещения согласуем оптику, монтаж, расстояние и свет за пределами объекта. Сравним 120° с 25°, 45°, 60° или 90°. 70×140° означает разные углы в двух плоскостях, а не поляризацию.

3. Распределение LED-дорожных светильников

Для дороги распределение выбирают по ширине, положению опор и расчёту. ТИП 1, ТИП 2, ТИП 3, ТИП 4 и ТИП 5 — категории распределения, а не градусы. Сравнение дополняет статья о распределении дорожных LED-приборов.

Описание и текст изображения

• Примеры фотометрии: типы I, II, III и V.

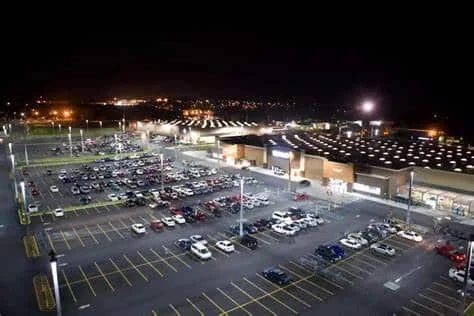

• Показано применение на парковке.

4. Угол пучка для LED-света фасадов

В проекте ландшафтного освещения начнём с формы фасада и монтажного расстояния. Рассмотрим линейный заливающий светильник или оптику 30° и меньше для отдельных акцентов, не назначая угол всем поверхностям. Выбор завершают проверкой равномерности, направления и света в окружение.

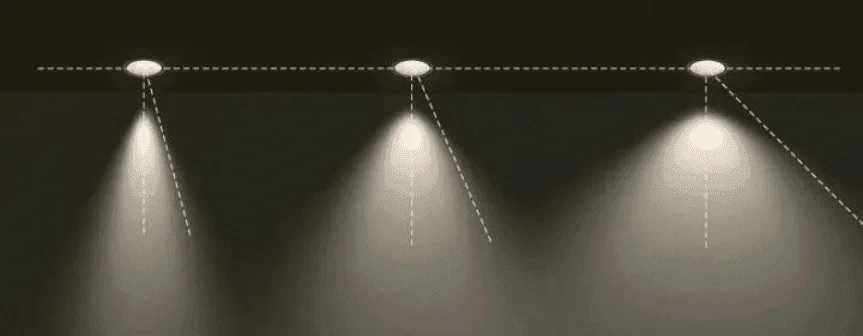

Поле читают по 10% максимальной силы света, пучок — по 50%. Поле охватывает большую область, но не обязательно всё излучение. 10% и 50% не являются долями заключённого потока или пределами всего видимого света.

Описание и текст изображения

• Угол рассеивания
• Угол поля

Как угол света влияет на силу света, отражение и пропускание?

Перед сравнением материалов различайте падающий, отражённый и прошедший свет. Следующий пример простого стекла не описывает автоматически любую поверхность.

• Более перпендикулярное падение: тот же свет распределён по меньшей площади.
• Более косое падение: больше площадь проекции и ниже освещённость при прочих равных.

Для стекла учитывайте показатели преломления, покрытия, поляризацию и угол. Закон косинуса помогает оценить освещённость при наклоне с расстоянием и направленной силой света, но не вычисляет самостоятельно пропускание материала.

• Закон отражения: угол падения = угол отражения
• Закон Снеллиуса: преломление
• Уравнения Френеля: отражение и пропускание

Для сравнения используем фонарь, направленный на оконное стекло:

1. Перпендикулярное падение: рассмотрите свет, направленный прямо на стекло.

• Меньшее и более яркое пятно → большая освещённость зоны.
• Большая часть света проходит стекло → больше пропускание
• Мало света возвращается → меньше отражение

2. Косое падение: рассмотрите результат наклона света относительно стекла.

• Более широкое и слабое пятно → меньшая освещённость зоны.
• Меньше света проходит → меньше пропускание
• Больше света возвращается → больше отражение

В предложениях проверим связь артикула с задачей, которую может рассмотреть HOYUWO LED. Один угол не подтверждает комфорт и равномерность. В магазине учитываем стены и маршрут посетителя, снаружи — границы участка. Фотометрическую кривую сверим с реальным расстоянием объекта.

Что такое угол пучка LED-светильника?

Найдите в одной плоскости кривой две точки с 50% максимальной силы света. Угол между ними определяет пучок. Измеряют полное раскрытие, а не сторону от оси. Для асимметричной оптики повторите в нужных плоскостях: углы могут различаться.

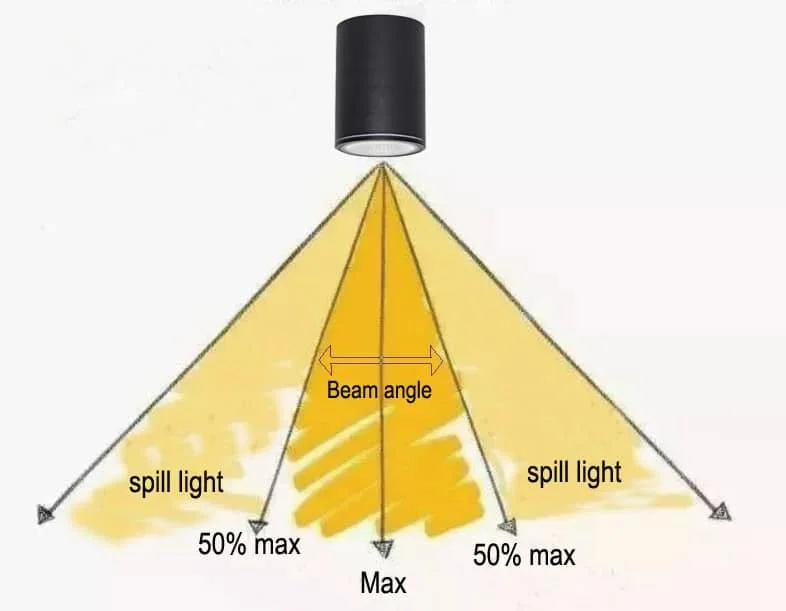

Описание и текст изображения

• Угол пучка: ограничен точками с 50% максимальной силы света.
• Другие подписи: максимальная сила света и свет вне основного пучка.

Видимый контур стены не является точной границей пучка. Вне угла по 50% может сохраняться прямое излучение другой силы. Эта граница измерения также не отделяет прямой свет от отражённого.

Как связаны угол LED-пучка и периферийный свет?

Оценивайте и периферию пятна. Излучение вне основного пучка зависит от оптики и меняет результат на поверхности.

Сравните 10°, 24° и 38° с примерами для поворотного встраиваемого даунлайта. При сосредоточении похожего потока в меньшем угле обычно растёт сила света в центре. Но это не определяет периферию: нужна полная кривая оптики.

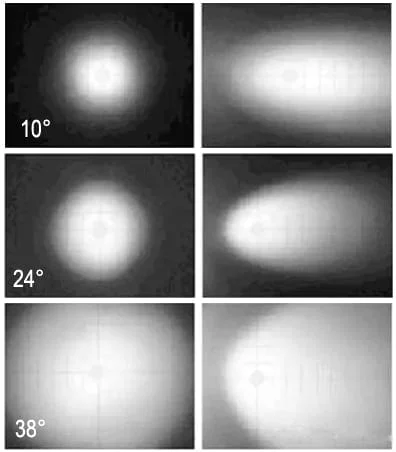

Рисунок сравнивает выделенную зону стены и изменение её площади при разных углах:

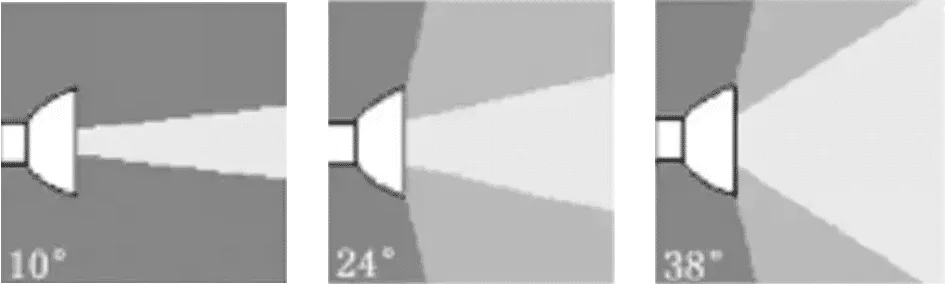

Следующие схемы показывают три сравниваемых угла:

24° в примере находится между крайними вариантами. По сравнению с центром и малым пятном 10° угол 38° охватывает больше площади с мягким переходом. Так промежуточный эффект сопоставляют с 10° и 38°.

Используем фотометрию модели и расстояние объекта. Равное потребление не означает одинаковых потока, потерь и распределения. Поэтому сравнение показывает оптическую тенденцию, а не фиксированную связь потребления, центральной силы света и периферии.

Таблица связывает семейства с частыми углами. Функция пучка меняется по применению; категория не назначает единственную оптику.

Категория	Накладной потолочный LED-светильник	Светодиодные даунлайты	LED-светильник	Наружное освещение фасада	Промышленный LED-светильник UFO	Светодиодное уличное освещение
Угол рассеивания	120°/140°	60°/90°/120°	15°/24°/36°/50°/60°	5°/10°/30°	60°/90°/120°	T1/T2/T3/T4/T5

Сравниваем оптики на одной поверхности

Сравните две оптики при одинаковом расстоянии и точке направления. Осмотрите центр, переход к фону и нежелательную засветку. Одновременная смена оптики и позиции затрудняет определение причины различия.

Что запросить, если документация даёт только градусы

Один угол не объясняет форму пучка. Запросите кривые нужных плоскостей и ориентацию асимметрии к объекту. Это позволит сверить предложенную, рассчитанную и установленную оптики.
