Модульный LED-прожектор для тоннелей и высотного монтажа

Перед наружным применением этой модели проверьте условия эксплуатации и стойкость к окружающей среде. Одномодульное исполнение имеет линейный формат. Можно сравнить комплектации по 50 ватт на модуль и до 600 ватт на весь комплект. Версии 50W-200W позволяют рассмотреть тоннельное освещение; для высоких мачт или спортивных объектов оптику и крепление выбирают по проекту.

  • LED-чипы: Philips SMD3030
  • CRI: >70 или 80
  • Цветовая температура: 2700-3000K/4000K-4500K/6000-6500K
  • LED-драйвер: варианты производителей Sosen/Moso/Meanwell/Philips/Suncom
  • Входное напряжение: 110-277VAC 50/60Hz
  • Показатель светового выхода: 120-150lm/W
  • Рабочая температура: -25/+55℃
  • Заявленный срок службы: >50000 h
  • Гарантия производителя: 3/5 лет
  • Заявленное соответствие: CE, RoHS, LVD и EMC
  • Асимметричная линза / тип T2/T3– Свет, направленный на дорожное покрытие, уменьшает яркость стен
  • IP66 + IK10– Защита от воды и пыли, ударостойкость 10J
  • Коррозионная стойкость– Алюминиевый корпус с покрытием морского класса, соляной туман ≥500h
  • Линейная или модульная конструкция– Удобное размещение в тоннелях
Запросить коммерческое предложение

АртикулМощностьРазмерыСветовой потокВысота монтажаРасстояние установкиТехнические характеристики
HOYUWO-FL-50WM50W±5%75*315*140mm5500-7500lm4-5 m5-6mЗапросить технический паспорт
HOYUWO-FL-100WM100W±5%156*315*140mm11000-13000lm5-6m6-8mЗапросить технический паспорт

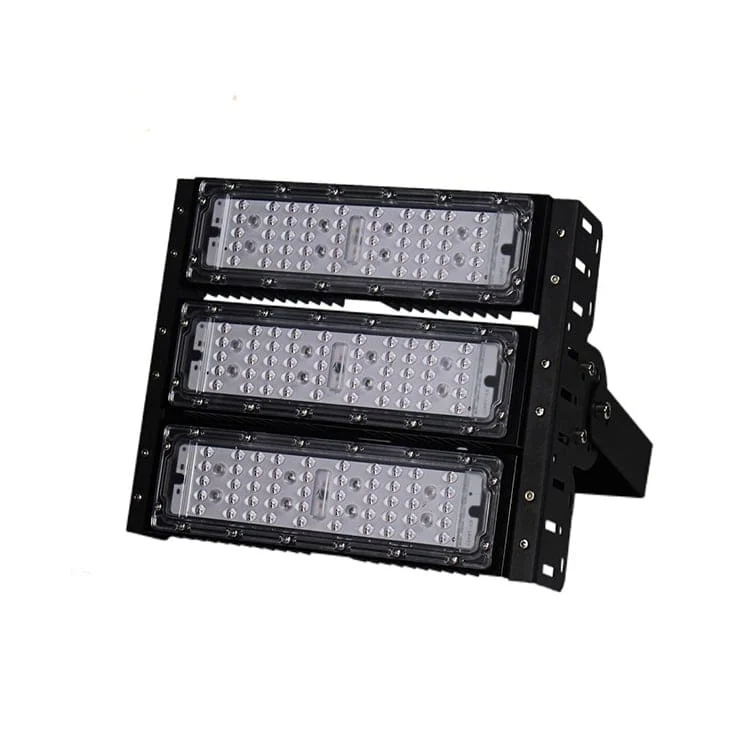

HOYUWO-FL-150WM150W±5%237*315*140mm16500-19500lm6-7m8-10mЗапросить технический паспорт
HOYUWO-FL-200WM200W±5%324*315*140mm22000-26000lm7-8m10-12mЗапросить технический паспорт
HOYUWO-FL-250WM250W±5%399*315*140mm27500-32500lm8-9m12-14mЗапросить технический паспорт
HOYUWO-FL-300WM300W±5%474*315*140mm330000-45000lm9-10m13-15mЗапросить технический паспорт

  • Напряжение: AC 100-277V стандартно / DC 12V-48V по заказу
  • Пучок: T2 / T3 / T4 асимметричный или симметричный при необходимости
  • Аварийный резерв: 2h / 3h LiFePO₄
  • Диммирование: 0-10V / PWM / DALI
  • Датчик: микроволновый / PIR для энергосбережения
  • Монтаж: настенный/на кронштейне/подвесной
  • Фирменная маркировка заказчика и индивидуальная упаковка

Что уточнить перед заказом

Герметичность коробки, разъёма и кабельного ввода оцениваем отдельно. Не предполагаем, что заявленная IP-защита корпуса распространяется и на установленные нами соединения.

Включаем в исследование направление пучков и их распространение на соседние участки, окна и дороги. Так оцениваем свет за пределами намеченной зоны наряду с освещённостью рабочей поверхности.

  • Автодорожные тоннели и подземные проезды
  • Железнодорожные и подземные тоннели
  • Шахтные подъездные тоннели: 24V/36V DC доступны по индивидуальному заказу
  • Промышленные коридоры и крытые проходы

Если нужно направить свет на наружную поверхность или большое пространство, рассмотрите подходящую версию и её направление. Расчёт должен позволить сосредоточить излучение на полезной рабочей зоне.

До установки проверяем основание, скобу, герметизацию соединения и доступ для обслуживания. Окончательное направление задаём по светотехническому проекту и его проверке на месте.

Как определить шаг для равномерной заливки светом?

Сначала определяем расстояние до поверхности и запрашиваем фотометрический файл выбранной оптики. Затем проверяем равномерность моделированием или показательным испытанием.

Какие размеры проверить до заказа?

Проверяем основание по чертежу HOYUWO-FL-50WM с указанным размером 75*315*140mm. Подтверждаем посадку выбранной версии, не перенося её габариты на другие комплектации прожектора.

Как определить направление этого прожектора?

После определения монтажной высоты и полезной площади рассматриваем оптику модели и регулировку скобы. Светотехнический расчёт определяет нужное направление.

Соответствует ли свет в аварийном режиме обычному?

При наличии аварийного режима мы отдельно определим его характеристики: аккумулятор, время автономной работы и доступный в этом режиме световой поток или мощность. Номинальные параметры светильника не описывают работу в аварийном режиме.

Какую систему диммирования нужно заказать?

Для включения диммирования в систему мы подберём драйвер и его протокол вместе с оборудованием управления. В заказе будет однозначно указана совместимая комбинация для этой модификации.
