Монтаж промышленных LED-светильников: крепление, подключение и запуск

ОтHOYUWO LED

Работы выполняются по инструкции модели при отключённом питании и проверенном квалифицированным специалистом отсутствии напряжения; схемы лишь помогают понять систему. До вмешательства собираем данные массы, анкеров, защиты, питания и регулировки. Не предполагаем одинаковых соединений и креплений для UFO, квадратных и линейных приборов. Проверяем и несущую конструкцию, и электроустановку.

Проверки перед установкой промышленного LED-светильника

Как определяются высота и шаг промышленных светильников?

Мощность20W-50W50W-100W100W-120W120W-150W150W-200W200W-300W300W-500W
Высота монтажа3-5M5-8M8-10M10-12M12-15M15-18M18M-30M
Расстояние между светильниками3-5M5-8M8-10M10-12M10-12M12-15M12-15M

При подборе проверяйте угол оптики вместе с требованиями проекта к уровню, слепящему действию и равномерности.

Используйте таблицу для первой прикидки, не выводя из неё окончательное количество. Исследование должно проверить препятствия, равномерность на рабочей поверхности и распределение оптики.

Сколько стоит установка промышленных LED-светильников?

Подключения поручаем уполномоченным специалистам, включая в смету запуск, принадлежности, крепления и доступ. Затраты определяются зданием и объёмом работ, а не общим сравнением стран.

Дополнительные монтажные проверки

  • Проверить состояние светильника и наличие всех принадлежностей.
  • Подбирать проводники, защиту и распределение нагрузок по проекту; исходная фраза о пяти кольцах не является корректной электротехнической инструкцией.
  • Подключить PE согласно классу электрической защиты прибора; это не зависит от числа светильников.
  • Закрепить кабели предусмотренными элементами без натяжения соединений и самодельных отверстий.
  • Соблюдать расстояния изготовителя до горючих материалов и поверхностей, мешающих отводу тепла.

Руководство различает 3 геометрии: линейную, квадратную и круглую UFO.

Круглый промышленный LED-светильник UFO
Круглый промышленный прибор с крюком или кронштейном в зависимости от модели. Пример содержит 100W, 150, 200W, 240W и 300W; подтвердите мощность и монтаж конкретной версии.
Квадратный промышленный светодиодный светильник
Квадратный промышленный прибор с крюком или кронштейном согласно модели. Указаны примеры 100W, 150W и 200W.
Линейный промышленный светильник
Линейный промышленный LED-светильник. Может допускаться накладной или подвесной монтаж. Источник указывает 50W, 100W, 150W, 200W, 250W, 300W, 400W и 500W; подтвердите версию и принадлежности.

Обслуживание, предусматриваемое до монтажа

Планируем очистку драйвера и светильника по инструкции, сохраняем предусмотренную вентиляцию. Не допускаем ухудшения работы системы из-за пыли и повышенной температуры.

Как выполняется монтаж промышленных LED-светильников?

Всегда используйте конкретную инструкцию: некоторые квадратные и круглые приборы допускают кронштейн или подвес, а отдельные линейные — тросы либо накладное крепление. Примеры формы не задают общий монтаж для всех моделей.

Монтаж круглых и квадратных промышленных светильников

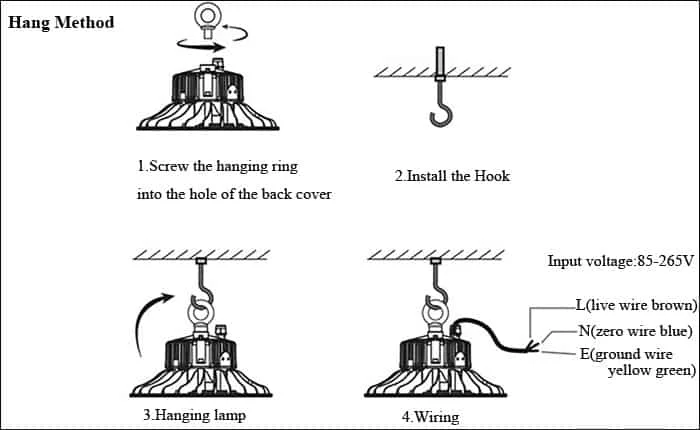

  1. Подвесной монтаж:
Подвес промышленного LED-светильника
Описание и текст изображения
  • Порядок подвесного монтажа
  • 1. Вверните подвесное кольцо в отверстие задней крышки.
  • 3. Подвесьте и зафиксируйте светильник.
  • 2. Установите совместимый крюк.
  • 4. Электрическое подключение
  • Входное напряжение:85-265V
  • L (коричневый фазный проводник)
  • -N (синий нейтральный проводник)
  • E (защитный проводник
  • зелёный/жёлтый)
  • При отключённом питании проверить прочность точки подвеса и совместимость крюка с кольцом. Исходный пример упоминает более 30 kg и анкер на четырёхкратную массу; окончательный выбор должен соответствовать инструкции и реальному основанию.
  • Закрепить подвес и проверить невозможность случайного отсоединения.
  • Выполнять соединения по клеммам и схеме модели, сохраняя требуемую степень защиты.
  • После завершения проверок выполнить испытание при вводе в работу.

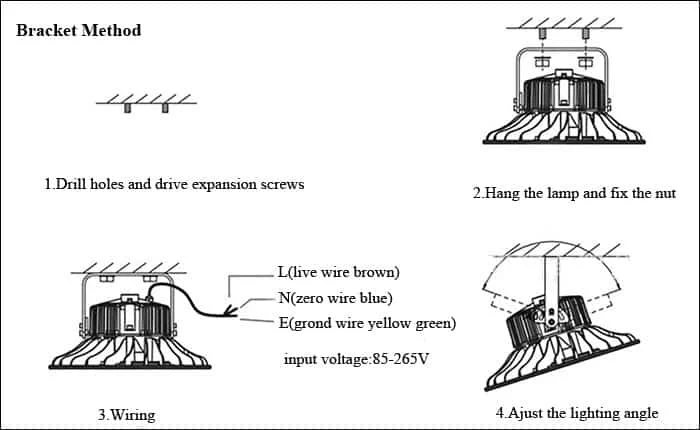

2. Крепление светильника с помощью кронштейна:

Монтаж круглых и квадратных промышленных светильников
Описание и текст изображения
  • Монтаж с кронштейном
  • 1. Подготовьте отверстия и анкеры, подходящие для основания.
  • 2. Установите светильник и закрепите гайки согласно инструкции.
  • L (фаза коричневая)
  • N (нейтраль синяя)
  • E (защита зелёный/жёлтый)
  • Входное напряжение:85-265V
  • 3.Cableado
  • 4. Отрегулируйте направление.
  • Подготовьте отверстия и анкеры, соответствующие основанию.
  • Установите светильник и закрепите гайки по инструкции.
  • Подключайте фазу, нейтраль и защиту по схеме модели при проверенном отсутствии напряжения.
  • До ввода в работу завершите электрические и механические проверки. Если прибор не работает, перед поиском причины снова безопасно отключите питание.

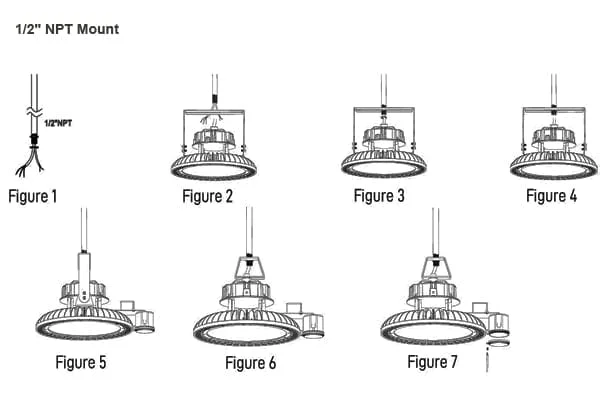

3. Крепление резьбовым соединением NPT 1/2”:

Пример монтажа NPT 1
Описание и текст изображения
  • Монтаж NPT 1/2″
  • Рисунок 1
  • Рисунок 5
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 6
  • Рисунок 7
  • Закрепить кронштейн на светильниках.
  • Отверните гайку NPT 1/2”.
  • Соедините стальную трубу и монтажные кронштейны, затем заверните гайку NPT 1/2”.
  • Завершите соединения и проверки по инструкции перед испытанием работы.

Видеодемонстрация Lepro доступна по адресу https://www.youtube.com/watch?v=mgsmOLr9kpA.

Схема подключения промышленных LED-светильников

Схема соединения промышленных LED-светильников
Пример схемы версии без регулировки.
Описание и текст изображения
  • Схема подключения питания AC.
  • Версия с обозначением CE: L коричневый; N синий; земля жёлтая/зелёная.
  • Версия с обозначением UL: L чёрный; N белый; земля зелёная.

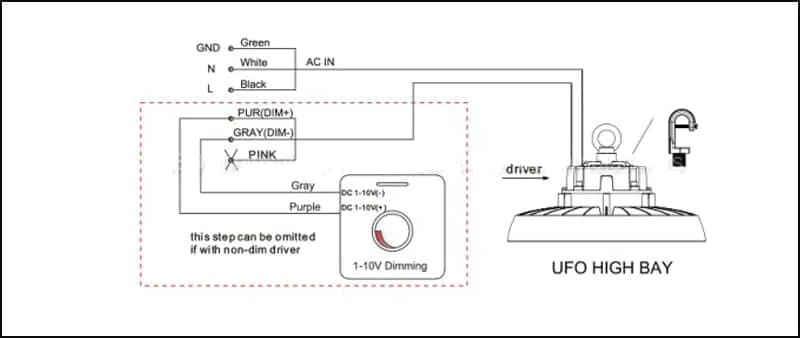

Пример схемы регулируемого промышленного LED-светильника 1
Подключение регулировки должно соответствовать установленному драйверу.
Техническое пояснение иллюстрации
  • Иллюстрация сохраняет схему регулировки 1–10 V с цветами питания, распространёнными у североамериканских версий типа UL: земля зелёная, нейтраль белая, фаза чёрная. Сам рисунок не подтверждает сертификацию.
  • Эти цвета нельзя напрямую переносить на местную установку. Испанский исходный пример называет светло-синий цвет нейтралью, а зелёный/жёлтый — защитой; до подключения необходимо проверить клеммы, инструкцию и реальную цепь по требованиям места установки.
  • Обозначения управления показывают фиолетовый DIM+, серый DIM− и упоминание розового проводника. Это указания данного рисунка, а не инструкция соединять, резать или перемыкать провода другой версии.
  • Используйте исключительно схему установленного драйвера. Электрические работы выполняет квалифицированный персонал при отключённом питании и проверенном отсутствии напряжения.

Используем подходящие клеммы и оболочки: лента не заменяет механического соединения или подтверждённой герметичной защиты. Проверяем цепь, не ориентируясь только на цвета, и не переносим перепутанные синий и коричневый из оригинала. В исходном испанском описании зелёно-жёлтый обозначает защиту, светло-синий — нейтраль, коричневый, чёрный или при необходимости серый — фазы. Решающее значение имеют реальная установка, местные требования и обозначения L, N, PE в инструкции.

Проверка доступа после монтажа

Проверьте доступ к прибору при работающем оборудовании, стеллажах и текущей деятельности. Пространство для замены или очистки и средства высотных работ нужно предусмотреть до закрепления.

Сохранение записей по каждому контуру

Определите принадлежность светильников и управления каждому контуру, сохраните модели вместе с утверждённой схемой. Это упрощает локализацию неисправности и подбор замены без повторной трактовки общего рисунка соединений.

Итоговую проверку выполняет ответственный специалист по проекту и документации изготовителя. При неисправности отключаем питание до поиска причины. Записываем настройки, положения и модели для обслуживания, проверяем регулировку, разгрузку натяжения, защищённые соединения и крепления. Ввод в работу поэтому не ограничивается проверкой включения света.
