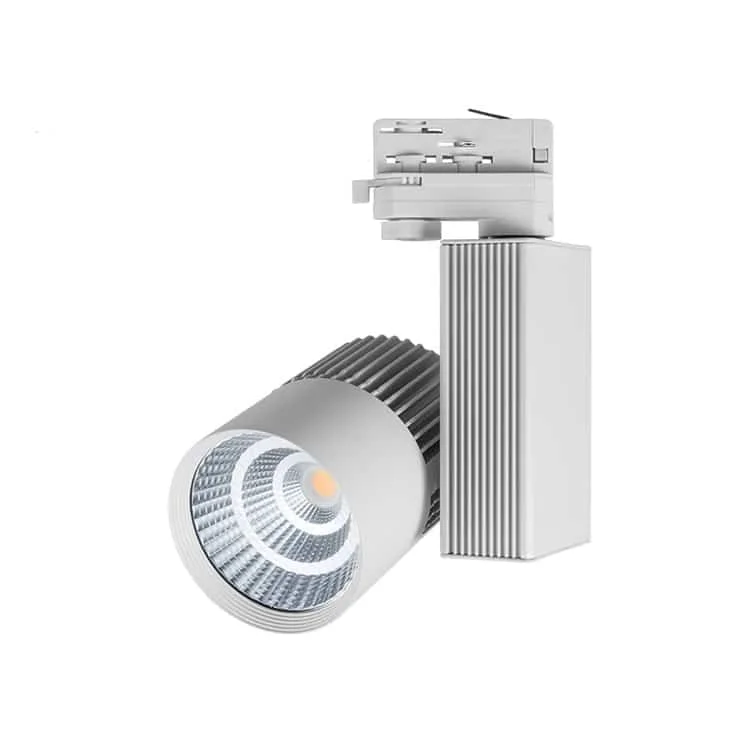

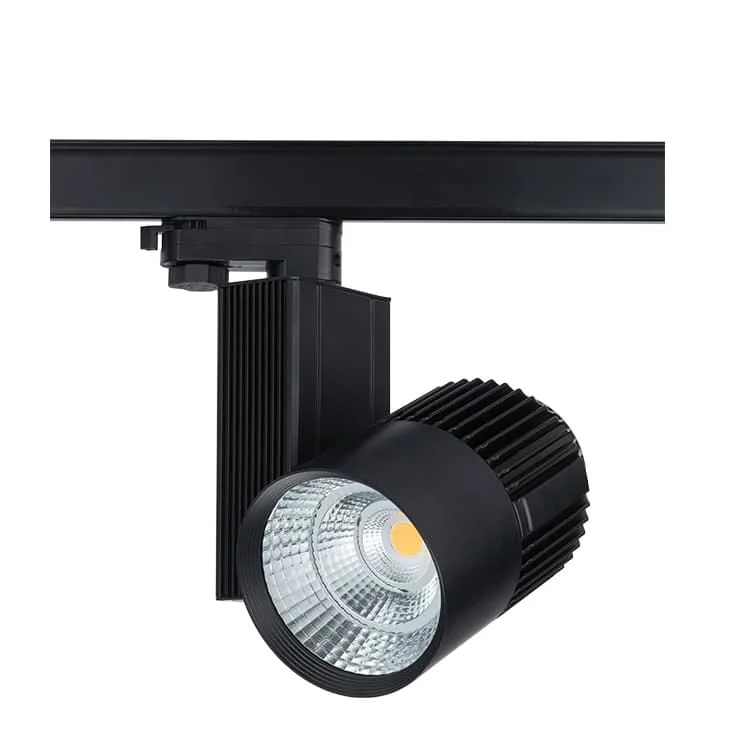

Трековые светильники с диммированием DALI, 0-10V или Triac

Не определяйте протокол диммирования только по числу проводников трека. Сравните вариант с 1 контуром и фазовым управлением с адаптерами с 4 проводниками для 3 контуров. При выборе DALI или 0-10V проверьте управляющую проводку, драйвер и исполнение: трёхфазный трековый светильник. В этой серии можно запросить оба способа регулировки и фазовое управление Triac.

  • Входное напряжение: 110/220-240VAC 50/60Hz
  • Индекс цветопередачи: >90
  • Тип управления: Диммируемый
  • Угол рассеивания: 15/24/36°
  • Трековый адаптер: 2 проводника или трёхфазный с 4 проводниками
  • Гарантия: 3/5 лет
  • Заявленный срок службы: >50000 часов
  • Рабочая температура: -25/+55℃
  • Температура хранения: -30/+60℃
  • Заявленное соответствие: CE и RoHS. Запросите документацию на конкретную модификацию.
  • Коэффициент мощности: >0.5 или >0.9
  • Суммарные гармонические искажения: <15%
  • SDCM: <5 или 3
  • Материалы: литой под давлением алюминий. Матовая белая или чёрная отделка.
Запросить коммерческое предложение

АртикулМощностьРазмерыСветовой потокСистема диммированияТехнические характеристики
HOYUWO-TL-20WB20W±5%Φ100*150mm1900-2200lm Диммирование DALI/0-10V/TriacЗапросить технический паспорт
HOYUWO-TL-25WB25W±5%Φ100*150mm2300-2500lm Диммирование DALI/0-10V/TriacЗапросить технический паспорт
HOYUWO-TL-30WB30W±5%Φ100*150mm2750-3000lm Диммирование DALI/0-10V/TriacЗапросить технический паспорт
HOYUWO-TL-35WB35W±5%Φ100*150mm3350-3500lm Диммирование DALI/0-10V/TriacЗапросить технический паспорт

  • Умное управление Zigbee через приложение, Google Home или Amazon Alexa; уточните шлюз и совместимость выбранного исполнения.
  • Варианты низковольтного питания: DC12V/DC24V/DC36V/DC48V

Что уточнить перед заказом

Перед установкой прожектора в существующую шину запрашиваем письменное подтверждение совместимости с её маркой и моделью. Не признаём адаптер подходящим только потому, что его форма кажется совместимой.

Планируем испытание на фактическом расстоянии между прожектором и объектом. Это позволит оценить размер освещённой зоны и слепящее действие по маршруту покупателей.

Это совместимое трековое решение можно использовать для акцентов в магазинах, экспозициях и других интерьерах. Выбирайте угол раскрытия и направление с учётом расстояния до объекта.

Не будем признавать системы совместимыми только по одинаковому числу проводников. Проверим механическое и электрическое соответствие треков с 2, 3 и 4 проводниками их адаптерам. Для настенного, потолочного или подвесного монтажа используем аксессуары системы.

  • Подключение и установка светильника с диммированием Triac для трека с 2 проводниками

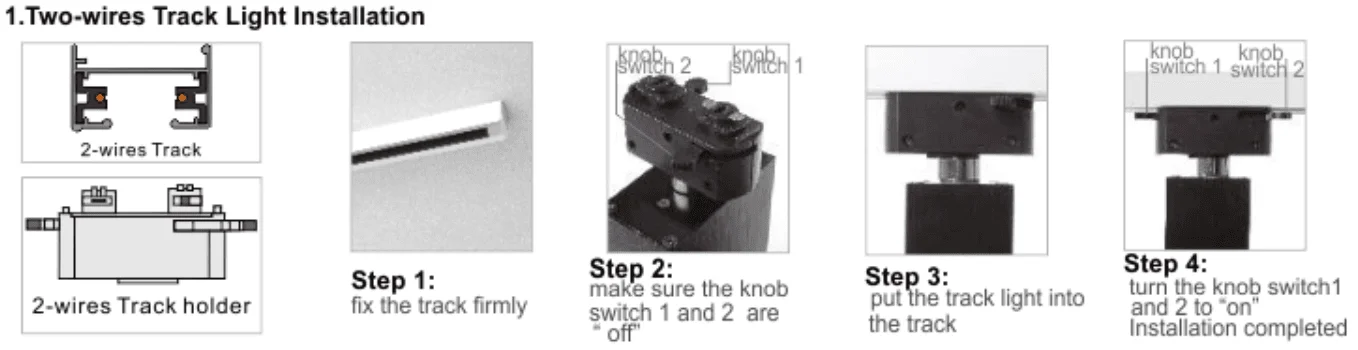

Руководство по монтажу трековых светильников с диммированием Triac
  • Установка и подключение диммируемой версии 0-10V/DALI для трека с 4 проводниками

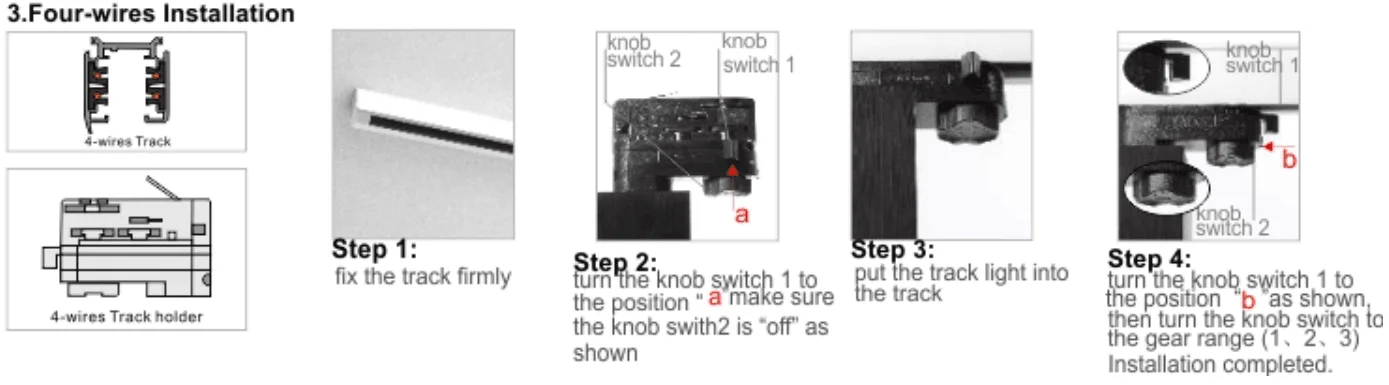

Монтаж диммируемого трекового освещения

Сначала определяем совместимую пару шины и адаптера, крепления и питание. Для монтажа и направления прожектора следуем инструкциям этих компонентов.

Какую систему диммирования нужно заказать?

Разделим фазовые, аналоговые и цифровые управляющие входы, не считая их взаимозаменяемыми. Запросим проверенную пару драйвера и контроллера с минимальным уровнем диммирования и поведением при запуске. Согласуем протокол светильника с управлением установки. В поставке зафиксируем опцию выбранной модели.

Какие размеры проверить до заказа?

При замене укажем размеры имеющегося оборудования, не выводя их из похожей мощности. Также проверим расположение креплений, кабельных вводов и внешних компонентов. Для HOYUWO-TL-20WB в чертеже указано Φ100*150mm. Сопоставим эти данные с основанием и заказанным исполнением, поскольку другие варианты могут отличаться по габаритам.

Какие шина и адаптер соответствуют этому прожектору?

До выбора прожектора определяем модель и цепи нашей шины. Проверяем, соответствует ли адаптер системе по электрическому подключению и механическому сопряжению.

Какие компоненты нужны для умного управления этой моделью?

Для интеллектуальной конфигурации мы определим устройство управления и используемую платформу. До подтверждения поставки проверим совместимость модели с выбранными шлюзом и драйвером.

Связанные товары

Доступное описание изображений

Изображение 1 · Монтаж

  • Установка светильника в шину с 2 проводниками.
  • 1. Надёжно закрепите шину.
  • 2. Проверьте, что переключатели 1 и 2 находятся в положении «off».
  • 3. Вставьте светильник в шину.
  • 4. Поверните переключатели 1 и 2 в положение «on». Монтаж завершён.

Изображение 2 · Монтаж

  • Монтаж на шине с 4 проводниками. Элементы: шина, адаптер и переключатели 1 и 2.
  • 1. Надёжно закрепите шину.
  • 2. Поверните переключатель 1 в положение «a» и убедитесь, что переключатель 2 находится в положении «off», как показано на изображении.
  • 3. Вставьте светильник в шину.
  • 4. Поверните переключатель 1 в положение «b» и соответствующим переключателем выберите цепь 1, 2 или 3. Монтаж завершён.
