Умный магнитный трек со шлюзом Zigbee и Tuya

Перед комплектацией системы для жилья или магазина проверьте совместную работу трека, источника питания, шлюза и модулей. В серии DC48V можно сочетать линейные, откидные или поворотные споты, решётчатые модули и подвесы. Предусмотрены регулировка яркости и выбор белого света 3CCT. Подключение Google Home или Amazon Alexa зависит от поставляемой комплектации; для управления Zigbee через Tuya нужен совместимый шлюз.

Особенность

  • Низковольтное питание DC: подтвердите номинальное напряжение по паспорту заказываемой системы. Блок питания, шинопровод и модули должны быть рассчитаны на одинаковое напряжение; компоненты DC24V и DC48V не взаимозаменяемы.
  • Класс изоляции: Класс III
  • Умное управление: управляйте яркостью, расписаниями и сценариями через приложение Tuya со шлюзом Zigbee и совместимыми устройствами; уточните включённые голосовые функции
  • Диммируемый: адаптируйте освещение под настроение или задачу
  • Магнитное крепление: устанавливайте и переставляйте модули по инструкции при отключённом питании. Уточните серию магнитного трека M20 или M35 и совместимость
  • Универсальная элегантность: Трек позволяет сочетать разные модули для общего и акцентного освещения в жилье, офисах и магазинах.
  • Совместимость: работает совместно с другими совместимыми устройствами Zigbee
  • Комплексная поставка: запросите спецификацию поставки со светильниками, треками, аксессуарами и шлюзом; не предполагайте, что всё входит в комплект
Запросить коммерческое предложение

3 типа треков для диммируемого магнитного освещения

Можно выбрать чёрный или белый трек длиной 1000mm, 2000mm или 3000mm. Сравните встраивание, безрамочное решение, накладной монтаж на стене или потолке и подвес на стальных тросах с соответствующими аксессуарами. Если нужно укоротить трек, сначала уточните допустимые места и порядок резки для серии.

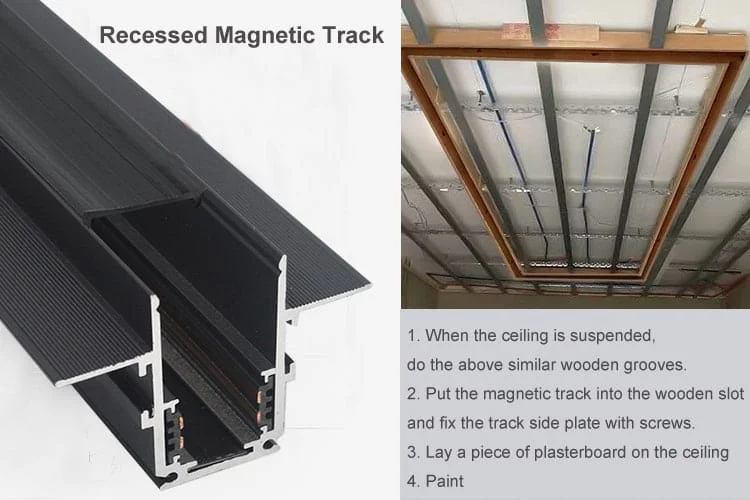

Встраиваемый магнитный трек: рекомендации по монтажу
Монтаж накладного или подвесного магнитного трека

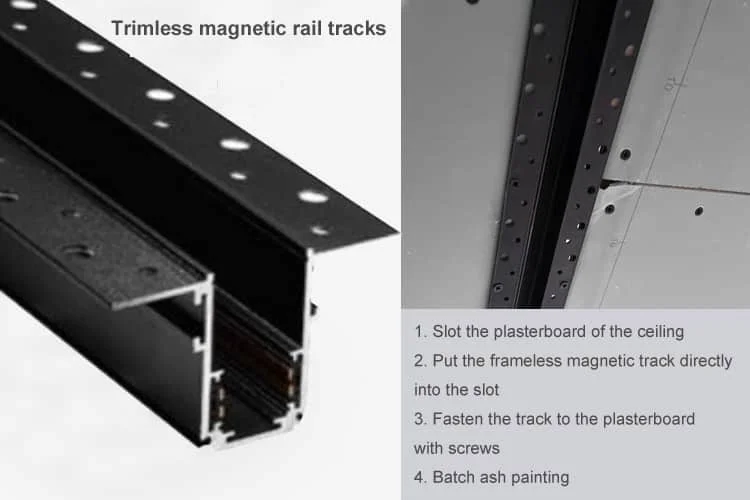

Безрамочный магнитный трек: рекомендации по монтажу 2
Умные диммируемые светильники для магнитного трека

Различные варианты умных диммируемых светильников для полной магнитной трековой системы

  • Умные диммируемые магнитные линейные светильники, 10W 20W 30W
  • Магнитные решётчатые светильники, 6W 12W 18W 24W 30W
  • Умные магнитные трековые споты Zigbee, 10W 15W 20W 30W
  • Откидные магнитные светильники, 6W 12W
  • Магнитные подвесные светильники, 5W 7W 10W.

Как сопрячь магнитные светильники со шлюзом Zigbee?

Подтвердим заказ модулей и трека после проверки их совместимости со шлюзом Zigbee. Для сопряжения используем порядок, предусмотренный поставляемым оборудованием.

Перед монтажом запросим руководство этой модели и дополнительно ознакомимся с видео на странице.

Получить документ
Запросить техническую документацию

Демонстрацию можно посмотреть на YouTube.

Тип управления Tuya Zigbee

Шлюз

Выберите умный хаб

Для расчёта управления проверим покрытие и фактическую ёмкость шлюза. В документации приведены ориентиры: 30-50 светильников для беспроводного и 50-100 для проводного варианта. Выберем модель, совместимую с Zigbee и условиями установки.

Голосовое управление

Google Home или Amazon Alexa можно подключить, если оборудование поддерживает эту функцию и выполнено сопряжение с совместимым шлюзом Zigbee.

Голосовые команды
Приложение Tuya

Приложение Tuya

В Tuya можно задавать расписания и сценарии, а также управлять включением, яркостью и цветовой температурой, если исполнение поддерживает эти функции. Чтобы, например, управлять квартирой в Москве из поездки, потребуются шлюз и интернет-соединение. Проверьте включённые функции до выбора оборудования.

Умная панель управления

Проверьте возможности панели: в зависимости от модели доступны группы, сценарии, яркость и цветовая температура. Голосовое управление должно быть прямо подтверждено в её характеристиках.

Умная панель управления освещением
Умный выключатель с клеевым креплением

Умный беспроводной выключатель Zigbee

Совместимый пульт позволяет включать и выключать связанные светильники; его можно закрепить на стене клеевым креплением 3M. При выборе проверьте питание пульта и подходящую для системы модель.

Умный настенный выключатель

При проектировании управления различаем отключение питания и цифровую команду выключения. Совместимый умный выключатель позволяет оставить светильник под питанием и передать эту команду, если конфигурация это поддерживает. Обычный выключатель, разрывающий питание, лишает систему реакции на приложение и голос. До замены существующего механизма проверим схему и совместимость со светильниками. Проводной выключатель подключим по его инструкции.

Настенный выключатель

Частые вопросы

Для обслуживания сохраним список компонентов и инструкции по сопряжению поставленного комплекта. Проверим включённые аксессуары, не предполагая, что умное исполнение содержит их все. До подтверждения покупки сверим драйвер, шлюз и совместимость модели. В запросе укажем планируемую платформу и средство управления.

Разделим фазовые, аналоговые и цифровые управляющие входы, не считая их взаимозаменяемыми. Запросим проверенную пару драйвера и контроллера с минимальным уровнем диммирования и поведением при запуске. Согласуем протокол светильника с управлением установки. В поставке зафиксируем опцию выбранной модели.

При замене оборудования укажем его размеры, не предполагая, что одинаковая мощность означает одинаковые габариты. Проверим посадку по чертежу, а не по видимым пропорциям фотографии. Сопоставим размеры модели с основанием и доступным объёмом. Также проверим расположение креплений, кабельных вводов и внешних элементов.

Одинаковая наружная ширина не гарантирует одинаковые контакты и электрические параметры. Запросим согласованную систему профиля, соединений, питания и модулей либо письменное подтверждение для уже установленного оборудования. Магнитное крепление не является стандартом совместимости между брендами. Поэтому проверим серию, сечение, адаптер и питание.

Пригодность для аварийного освещения проверим по проекту: наличия аккумулятора недостаточно. Запросим схему работы и условия, подтверждающие опубликованную автономность. Эту оценку отделим от номинальной мощности обычного режима. Для аварийной конфигурации уточним аккумулятор, длительность работы и доступный световой поток или мощность.

Области применения

Для освещения помещения можно сочетать треки и модули совместимой серии. Сначала определите трассу, питание и управление, затем подберите подходящие аксессуары.

Подготовка установки

До завершения потолочной отделки разметим треки, соединения, точки подачи питания и доступ к источнику питания. Включим в систему только компоненты одной серии с подтверждённой совместимостью.

Что уточнить перед заказом

Для сравнения полной системы запросим перечень поставки с отрезками трека, соединителями, источниками питания, заглушками и модулями. Цена одного светильника не равна стоимости всей установки.

Запросим проверку падения напряжения при проектной длине и нагрузке. Этот расчёт позволит определить точки подачи питания вдоль трассы.

Светодиодные даунлайты

Доступное описание изображений

Изображение 1 · Комплектация изделия

  • Установка встраиваемого магнитного трека.
  • 1. Подготовьте показанное деревянное основание для подвесного потолка.
  • 2. Установите трек в основание и закрепите боковую пластину винтами.
  • 3. Установите гипсокартонную плиту на потолке.
  • 4. Нанесите лакокрасочную отделку.

Изображение 2 · Сведения об изделии

  • Магнитные треки для накладного или подвесного монтажа.

Изображение 3 · Сведения об изделии

  • Установка безрамочного магнитного трека.
  • 1. Выполните паз в гипсокартонной плите потолка.
  • 2. Вставьте безрамочный трек в паз.
  • 3. Закрепите винтами к гипсокартонной плите.
  • 4. Нанесите шпаклёвку и краску.

Изображение 4 · Сведения об изделии

  • Умная диммируемая серия: магнитный линейный светильник, трековый спот, решётчатый, откидной и подвесной магнитный светильник.

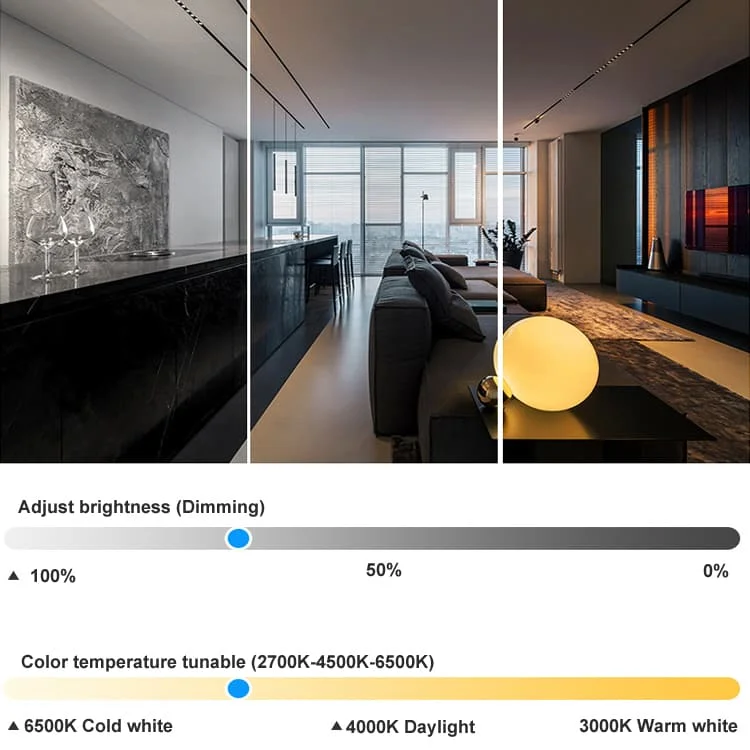

Изображение 5 · Сведения об изделии

  • Регулировка яркости (диммирование)
  • Регулируемая цветовая температура (2700K-4500K-6500K)
  • 4 6500K холодный белый
  • 4 4000K дневной белый
  • 3000K тёплый белый
