Светильники классов I, II и III: как устроена электрическая защита

Металлический корпус, два видимых провода или низкое напряжение не позволяют определить класс. До подключения в жилье, коммерческом помещении или на улице сопоставим цепь, маркировку и инструкцию. Класс не показывает качество или количество света: он описывает меру защиты от поражения электрическим током.

Класс помогает проверить светильник, защита которого зависит от сохранения конструкции и соблюдения условий монтажа. При замене драйвера или другого компонента необходимо сохранить предусмотренную меру защиты. Расхождения выясним с изготовителем и электромонтажником до подключения. Первичная проверка сопоставляет проект, инструкцию и маркировку изделия.

Как выбрать класс электрической защиты LED-светильника

1. В помещении сопоставьте заявленный класс с условиями цепи. Не выбирайте класс II только ради отказа от необходимого ремонта электроустановки.
2. На улице, у бассейна или фонтана совместно проверьте класс, питание, защиту от среды и требования конкретной зоны. Общая рекомендация класса I или III не разрешает монтаж автоматически.

Почему LED-светильники делят на классы I, II и III?

Клеммы и драйверы содержат токоведущие части, а повреждение изоляции может привести к появлению напряжения на доступных участках. Оценивайте риск по изделию в сборе. Конструкция и условия использования определяют необходимые меры защиты от поражения током.

Сохраним документы и выберем решение, предусмотренное проектом. Отдельно проверим воздействие воды, пыли и условия монтажа: класс защиты не заменяет эти свойства и проверки. Пригодность определяют место, питание и изделие в сборе. Классы I, II и III описывают разные меры защиты.

1. LED-светильники класса I: основная изоляция и защитное заземление

У светильника класса I основная изоляция дополняется подключением к защитному проводнику тех доступных проводящих частей, которым оно необходимо. Это сочетание не означает более высокую или низкую ступень качества.

Принцип защиты

Различайте основную изоляцию токоведущих частей и защитное соединение. Доступные проводящие части, для которых это предусмотрено конструкцией, соединяют с PE установки по указаниям изготовителя.

При оценке безопасности проверьте согласованную работу системы и непрерывность защитного проводника. При повреждении он участвует в предусмотренном пути тока замыкания и срабатывании защиты. Это не означает, что УЗО и автомат всегда срабатывают одновременно или что корпус никогда не окажется под опасным напряжением.

Особенность

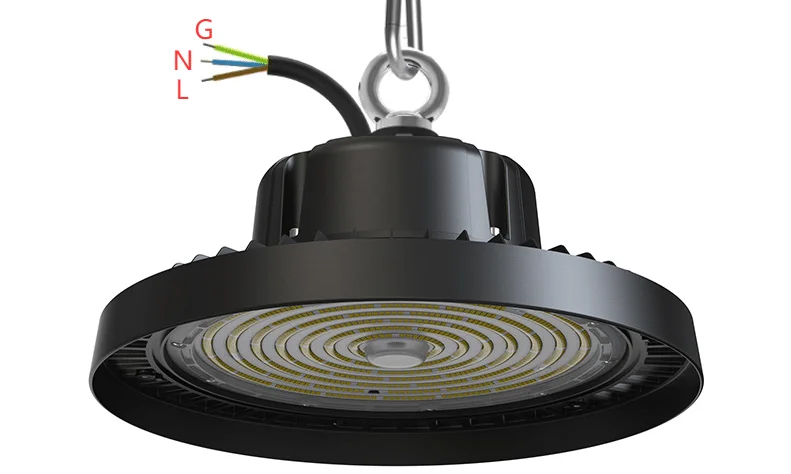

• Подключение должно включать защитный проводник, предусмотренный изготовителем. Для однофазного устройства обычны L, N и PE; стационарному светильнику не обязательно нужна вилка с тремя контактами.
• Клемма защитного проводника обозначается знаком заземления (⏚). Маркировка и инструкция позволяют подтвердить класс изделия.
• Такие изделия, как наружные прожекторы и другие металлические светильники могут относиться к классу I, но это подтверждается маркировкой. Материал или мощность не позволяют автоматически классифицировать изделие.

Области применения

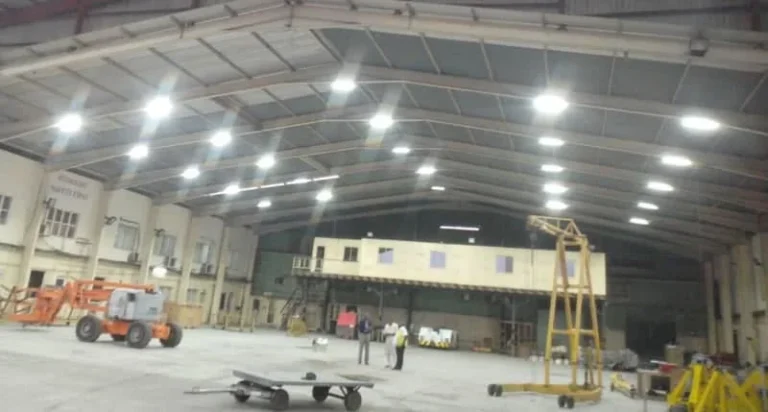

Даже для промышленного, коммерческого или наружного применения проверим маркировку и указанное подключение. В этих областях есть светильники класса I, но назначение и металлический корпус сами по себе не определяют класс.

Внимание

Перед вводом светильника класса I электромонтажник должен проверить защитное соединение, указанное изготовителем. Если PE отсутствует или его непрерывность нарушена, защита при повреждении изоляции ухудшается. Внешний вид корпуса не подтверждает результат этой проверки.

2. Светильники класса II: защита от поражения током за счёт двойной изоляции

Класс II подтвердим по конкретной модели, не выводя его из мощности или назначения. Такая защита основана на двойной либо усиленной изоляции и не опирается на подключение защитного заземления.

Принцип защиты

Для класса II проверьте маркировку и сохраняйте предусмотренные барьеры и расстояния при монтаже и обслуживании. Двойная или усиленная изоляция относится к конструкции в целом; наличие двух видимых слоёв пластика само по себе ничего не подтверждает. Эта защита не зависит от защитного заземления.

Проверим и имеющиеся управляющие соединения. Два питающих провода встречаются часто, но их число и форма вилки не определяют класс II. Отсутствие защитного заземления должно следовать из подтверждённой конструкции этого класса.

Особенность

• Знак класса II представляет собой два квадрата, один внутри другого. Символ «⎔» из первоначального текста не является правильным обозначением этого класса.
• Не добавляйте защитное заземление по собственной инициативе. Соблюдайте схему и инструкцию изготовителя.

Области применения

Класс II встречается, в зависимости от модели, у потолочных, настольных и настенных светильников, фонарей, даунлайтов и светодиодных панелей для дома, переносного или коммерческого применения. Пригодность определяют полная конструкция и условия использования, а не принадлежность к семейству изделий.

Внимание

К светильнику класса II не добавляем защитное заземление. Сохраним внутренние барьеры и изоляцию по требованиям изготовителя и выполним его указания по монтажу.

Почему многие даунлайты с алюминиевым корпусом сегодня имеют обозначение Класс II?

Для определения класса оценивайте изоляцию всего изделия, а не только пластик или металл корпуса. Алюминиевая оболочка также может входить в конструкцию класса II. Следующие пункты помогают отделить меру защиты от материала наружной части.

1. Конструкция класса II может иметь металлический корпус при наличии необходимой двойной или усиленной изоляции. Соответствие изделия в сборе подтверждается применимыми требованиями IEC/EN 60598-1, а не внешним видом оболочки.
2. Алюминиевый корпус может отводить тепло и одновременно входить в конструкцию класса II. Классификацию обеспечивает изоляция между токоведущими и доступными частями, а не теплопроводность алюминия. Сохраняйте конструкцию и не считайте прикосновение к металлической оболочке доказательством полного отсутствия риска.
3. В жилье, магазинах или в сфере Освещение офиса светильник класса II может подойти, если это предусмотрено изделием и проектом. Он не заменяет необходимые меры защиты установки и сам по себе не устраняет дефекты старой проводки.

Проверим конкретное исполнение: алюминиевый даунлайт может относиться к классу II, а другой металлический светильник — к иному классу. Переход от I к II не является автоматическим улучшением. Выбираются разные меры защиты под условия, для которых разработано изделие.

3. LED-светильники класса III: питание безопасным сверхнизким напряжением

У класса III защита связана с безопасным сверхнизким напряжением SELV, или БСНН, и конструкцией самого устройства. Это не безусловно более высокая категория и не гарантия исчезновения всех тепловых или электрических рисков.

Принцип защиты

Используем только источник и напряжение, которые изготовитель допускает для данного места. Ни один ориентир не разрешает касаться токоведущих проводников или произвольно выбирать питание. Испанский REBT рассматривает разделение, защиту, условия питания, пределы напряжения и особые зоны; здесь это зарубежная справка, а не разрешение для российского объекта. Поэтому «SELV≤50V DC» не принимаем как полное определение БСНН.

До принятия источника проверим всю систему, включая сетевую часть и условия монтажа. Само снижение напряжения преобразователем ещё не делает питание SELV. Драйверы 24V или 36V возможны как примеры, но должны соответствовать светильнику и требуемой защите БСНН.

Особенность

• Подберите совместимый безопасный источник под номинал устройства, например 24V или 36V, если это указано изготовителем. Прежний общий предел ≤50V DC недостаточен как критерий выбора.
• Решение светодиодное ландшафтное освещение может включать оборудование класса III. Во влажной среде или рядом с водой дополнительно выполняются особые условия места установки; один класс не разрешает такое применение.

Области применения

При наличии воды проверим зону, источник и монтаж, прежде чем считать номинальное напряжение достаточным условием. Пониженное питание встречается, например, у LED-лент, умных магнитных трековых светильников на 48V, светильников для бассейна или LED-прожекторов со сверхнизким напряжением в зависимости от исполнения. Нельзя считать, что все эти семейства имеют один класс или подходят для любого места установки.

Внимание

Для светильника класса III используйте совместимый безопасный источник питания, предусмотренный для модели. Никогда не подключайте его прямо к сети 220V: это отменит предусмотренную защиту и может вызвать повреждение или поражение током.

Проверим класс вместе с устройством и цепью, особенно на улице и при наличии воды. После монтажа сохраним документы для ремонта и замены. Любое изменение компонентов требует подтверждения защиты изделия в сборе. Передадим монтажнику инструкции светильника и источника питания и обозначим предусмотренные соединения, не угадывая их назначение по виду.

Класс электрической защиты не заменяет защиту от воды

Одновременно могут требоваться защита от поражения током и корпус, подходящий окружающей среде. Электрический класс отвечает на первый вопрос, а воздействие воды и пыли проверяется отдельно. Знание класса не отменяет условий монтажа, размещения и воздействия среды.

Замена драйвера требует проверки всего изделия

Перед заменой проверим сохранение предусмотренных условий изоляции и питания светильника. Одинаковые мощность или напряжение ещё не доказывают совместимость. Передадим электромонтажнику обозначение устройства и инструкцию для проверки решения без изменения исходных защитных барьеров и соединений.

Для дополнительного сопоставления мер защиты доступны испанский REBT и его положения о сверхнизком напряжении и пояснение Schneider Electric о знаке и классе II.
