Магнитный LED-трек: подготовка компонентов и монтажа
Дополнительные сведения содержит материал о магнитной трековой системе. Руководство объясняет компоненты и различия сетевых и низковольтных версий. До отделки определяем монтаж, питание и нагрузку системы соединителей, источника, профиля и светильников. Гибкость полезна дома, в магазине или экспозиции при совместимом семействе, позволяющем сочетать поворотные споты и световые линии.
Трек как основа системы
Не выводите одинаковые контакты или удержание разных изготовителей из наружной ширины. Стыки и соединители должны принадлежать совместимой системе. Профиль держит и питает модули, по серии допуская встраивание, подвес или накладной монтаж.
Что такое магнитный трековый светильник?
У умных магнитных трековых систем проверяем совместимость управления, питания и модулей. По внешности её не определяют; изменения, снятие и монтаж выполняются без напряжения по инструкции. Модульность позволяет менять положение и формы в пределах принадлежностей, источника и шины. Питание поступает через контакты, а фиксацию обеспечивает предусмотренное удержание.
Какие светильники можно установить в магнитный трек?
До выбора из примеров подтверждаем, какие модули серия предлагает и допускает.
1. Магнитный модуль линейного света
2. Линейный набор спотов для магнитного профиля
3. Подвесной модуль с магнитным креплением
4. Поворотная магнитная головка
5. Спот, совместимый с трековой системой
6. Различаем DC48V и системы 110V либо 220V, проверяя напряжение и совместимость. Не меняем модули по внешнему сходству.
Преимущества модульной системы
- Серия может сочетать линейные модули, споты и другие совместимые формы. Это позволяет распределять общий свет и акцент в пределах разрешённых изготовителем конфигураций.
- Количество модулей адаптируется к проекту, но ограничено мощностью источника, допустимым током трека и условиями серии. Освещение проверяется по распределению и общей нагрузке.
- Положение и направление регулируются, если это допускает модель. Соблюдайте механические ограничения, выполняя изменения по инструкции при отключённом питании.
- Питание и защита различаются. Существуют системы 24V либо DC48V и варианты 110VAC либо 220VAC. Меньшее напряжение не разрешает касаться запитанных контактов. Установку и замену модулей выполняют по инструкции с отключённым питанием.
Отличия магнитных треков DC48V от систем 110V или 220V
| Тип | Низковольтная магнитная трековая система с источником DC | Магнитная трековая система с сетевым питанием. |
| Входное напряжение | Варианты DC24V либо DC48V по серии | 110VAC, 220VAC или 100-277VAC |
| Ширина магнитного трека | Примеры ширины: 26mm и 36mm | Трек 36mm в примере |
| Источник питания LED | Требуется совместимый с серией источник DC24V либо DC48V. | Преобразование может быть встроено в каждый модуль согласно системе. Проверьте модель и схему подключения. |
| Стоимость | Зависит от конфигурации и источника | Зависит от конфигурации и поставки |
| Обслуживание | Предусмотреть доступ к источнику DC48V, особенно при встраивании | Зависит от проекта и доступа |
| Безопасность | Меньшее напряжение не отменяет требований защиты и монтажа | Не касаться контактов и не работать под напряжением |

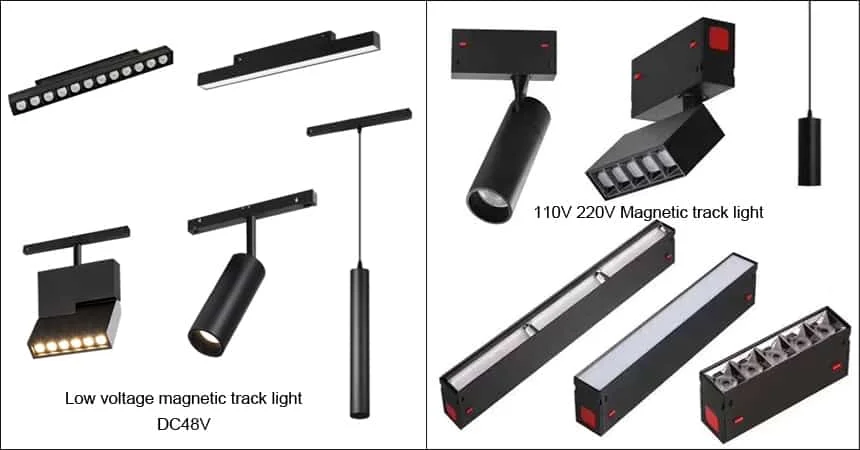

Описание и текст изображения
- Сравнение магнитных треков 110V/220V и низковольтных DC48V.
Руководство по покупке магнитной трековой системы
Расширить подбор помогает руководство по магнитному треку. До выбора моделей записываем функцию каждой зоны, отделку потолка и размеры, согласуя участки, управление и приборы.
Что предусмотреть заранее
1. Сравниваем с другими решениями установленную стоимость модулей, источника, соединителей и профиля, а не только цену трека.
До завершения встраивания согласуйте размеры, крепление и доступ к питанию между монтажником и ответственным за потолок. Позднее решение может потребовать повторного вскрытия.
Магнитная трековая система освещения
Последовательность монтажа по основанию

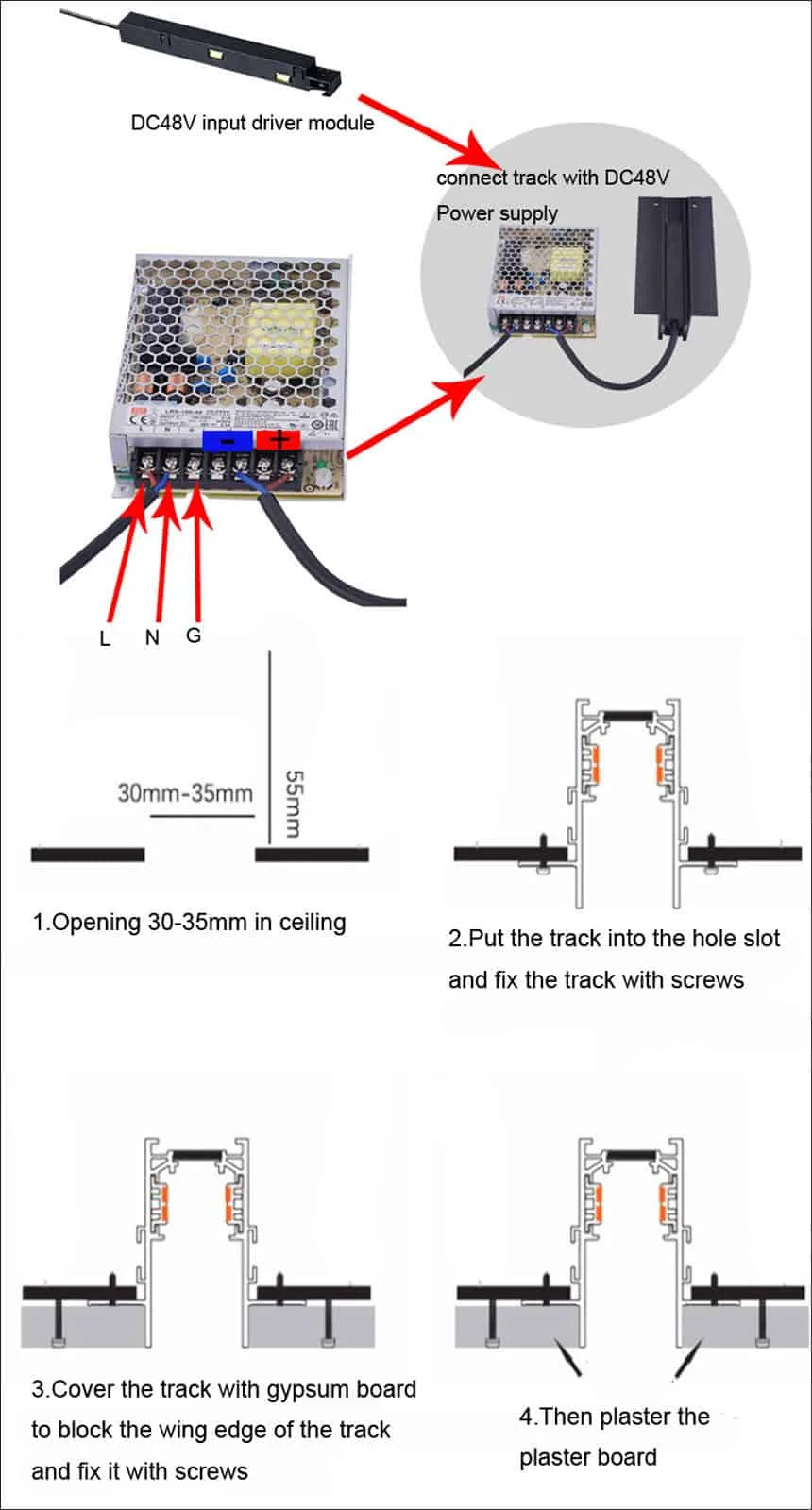

Описание и текст изображения
- Система питания DC48V: входной модуль трека и источник питания. Обозначены клеммы L, N и G.
- 1. Выполните паз 30–35mm в потолке. На схеме показана глубина 55mm.
- 2. Вставьте трек в паз и закрепите винтами.
- 3. Закройте полки трека гипсокартонными плитами и закрепите винтами.
- 4. Нанесите гипсовую отделку на плиты.
Предусматриваем доступ к соединениям и источнику. Квалифицированный персонал работает без напряжения по последовательности системы: крепление, подключение по схеме, проверка и установка модулей.
Во всех версиях проверяйте нагрузку, шаг опор и выравнивание. Подвес требует принадлежностей серии, накладной монтаж — специальных креплений профиля и основания; одного произвольного винта недостаточно.
Отверстие и порядок работ определяем по чертежу изготовителя. Иллюстрация показывает паз 30–35 мм, винтовое крепление и размещение профиля, закрытие крыльев гипсокартоном и отделку; размеры не подходят любому треку DC48V.
Нанесение точек питания на маршрут
Отметьте ввод питания и доступ к источнику и соединениям. До утверждения трассы соотнесите точки с нагрузкой и пределами серии: визуальная непрерывность профиля не заменяет электрического планирования.
Проверка соединения до завершения заказа
При углах или смене плоскости проверьте точную принадлежность с профилем и модулями. Подтвердите направление, непрерывность и отделку стыка документами или образцом, не смешивая похожие детали.
Гибкость лучше сохраняется при раннем решении совместимости. До закрытия потолка монтажник проверяет опору и схему; внешне одинаковый трек может не принимать те же модули. Суммируем нагрузки и будущие расширения, сверяя с пределами. Чертим маршрут с доступом обслуживания и комплектуем участки, стыки, ввод, источник, управление и светильники.
