Люмены и люксы: расчёт освещения для заданной поверхности
Ватты сообщают о потребляемой мощности — третьей величине, которая не заменяет поток или освещённость. Люксы и люмены отвечают на разные вопросы. Сравнивая оборудование для дома, офиса или магазина, отличайте выходящий из светильника свет от получаемого рабочей поверхностью. Даже большой поток слабо осветит стол, если пучок направлен в сторону.
Что такое люкс?
Для средней освещённости равномерно освещённой области разделите на площадь действительно полученный поток, а не всё заявленное излучение лампы. Соотношение составляет 1 lx = 1 lm/m². Поэтому люкс с обозначением lx показывает падающий поток на единицу площади.
Уровень определим по деятельности и требованиям, используя диапазоны источника только как ориентиры: 100–300 люкс для домашнего фона, 500–1000 для работы, 1000–2000 для отдельных задач и 50–200 снаружи. Они не возникают автоматически при перестановке лампы. При идеальном равномерном распределении 1000 lm на 1m² дают 1000 люкс, а на 10m² — 100 люкс.

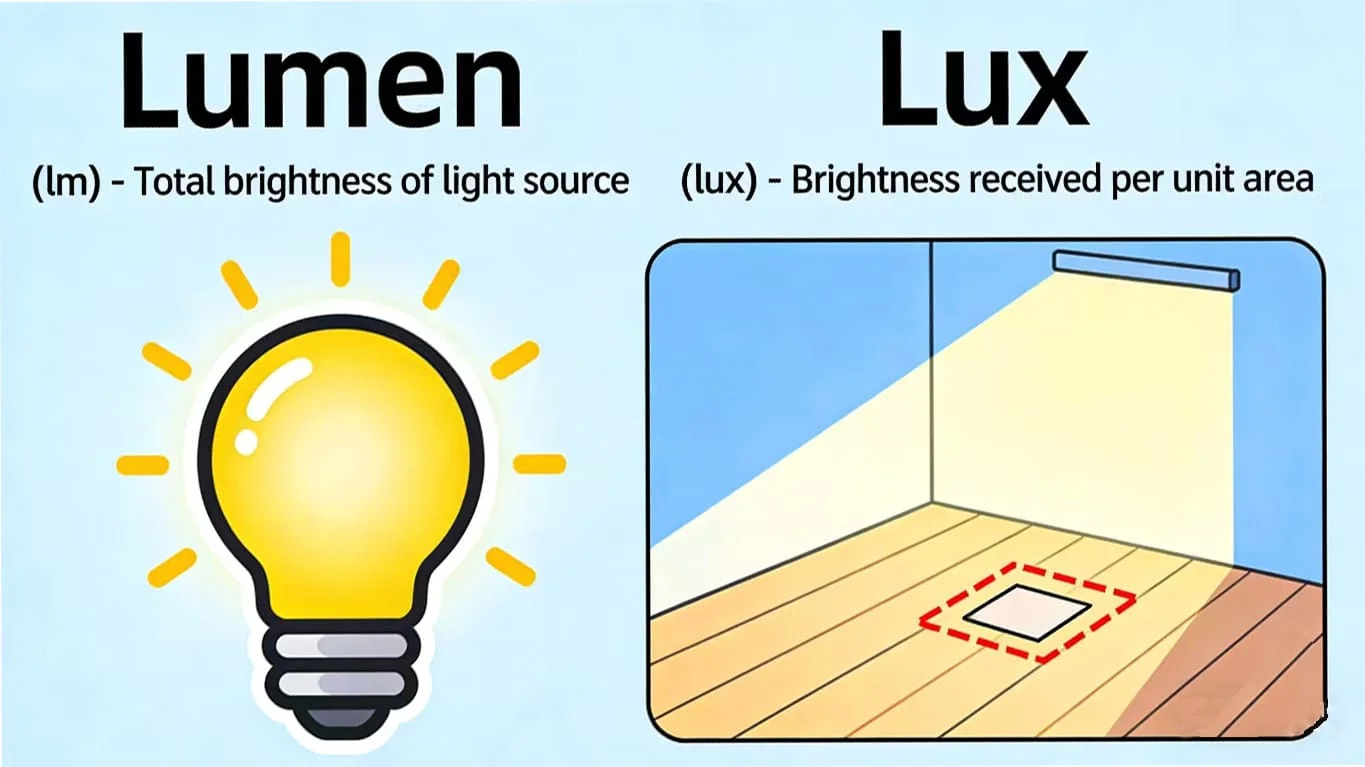

Описание и текст изображения
- Люмен (lm): единица излучаемого светового потока.
- Люкс (lx): единица освещённости поверхности.
Что означает люмен в освещении?
Сравним поток всего светильника при заявленных условиях. Кандела выражает силу света в определённом направлении и не равна бытовому представлению об обычной свече. Связь через телесный угол записывается как 1 lm = 1 cd·sr. Поток будем выражать в люменах с обозначением lm.
Чтобы узнать общее количество света от источника, рассмотрите показатель световой поток в люменах (lm). Эта величина описывает излучение, но ещё не показывает, сколько света получит конкретная поверхность.
Можно сравнить лампу накаливания 60W примерно на 800 люменов с LED-лампой 10W на 800–1000 lm. Пример показывает близкий поток при разном потреблении.
Оценивайте излучение по люменам. Ватты описывают электрическое потребление и сами по себе не сообщают, сколько света придёт в полезную зону.
Поток служит отправной точкой расчёта комнаты, но указанные 1,500–3,000 lm для гостиной не являются рецептом. Их нужно связать с распределением, размерами и занятиями.
Что влияет на люксы и люмены
При неизменном излучаемом потоке люксы могут измениться из-за расстояния, раскрытия, препятствий или отражений. Эти условия меняют долю потока, достигающую плоскости, и её распределение. Поэтому отличайте характеристики светильника от результата после монтажа.
- Излучаемый световой поток (люмены)
- Освещаемая площадь (квадратные метры)
- Расстояние между источником и поверхностью
- Направленность света (угол светового пучка)
- Препятствия и перекрытия
- Отражающая способность окружающих поверхностей
При сравнении рассмотрим мощность, фотометрию и заявленный поток светильника в сборе. Такой поток зависит от LED, тока, рабочей температуры и потерь оптики, а не только от номинального излучения отдельного компонента.
Как оценить необходимое количество люменов
Умножив среднюю освещённость на площадь, получим поток, который должен попасть на плоскость: 500 lx на 10 m² соответствуют полученным 5000 lm. Так связываются единицы. Необходимое полное излучение ещё нужно рассчитать, поскольку часть света уйдёт на другие поверхности или потеряется внутри системы.
| Параметры | Значение |
| Освещённость (lx) | 500 |
| Освещаемая площадь | 10 m² |
| Идеальный падающий поток (lm) | 5000 |
При выборе проверим положения и результат на полезной плоскости. Помимо световой отдачи в lm/W, связывающей поток и мощность, учтём фотометрию, использование и обслуживание. Само это отношение не превращает оценку люксов в равномерное распределение.
Как выбирать светильники
Для расчёта согласуем деятельность и рабочую плоскость, измерим площадь и зададим освещённость. Затем оценим падающий поток, учтём фотометрию, использование и обслуживание, после чего выберем и проверим светильники.
Такая последовательность связывает задачи помещения с выбором изделия и последующей проверкой монтажа.
Поиск LED-решения можно начать с этих распространённых семейств изделий:
Для внутренних помещений можно сравнить следующие решения: светодиодные даунлайты, а также трековые приборы и панели, ленты, линейные, настенные и напольные светильники. Для промышленных пространств дополнительно рассмотрите светодиодные промышленные подвесы.
Если решение используется снаружи, можно рассмотреть прожекторы для отдельных площадок, световые столбики для дорожек и уличные светильники.
Одинаковы ли 5000 люкс и 5000 lm?
Не подменяйте величины: 5000 lm описывают полный видимый поток устройства, а 5000 люкс — освещённость, измеренную на определённой поверхности.
Являются ли 50,000 люкс высокой освещённостью?
Прежде чем считать 50,000 люкс подходящим значением, определите зрительную задачу: это высокая освещённость. Природные примеры источника — около 100,000 люкс на солнце и 1,000 люкс при пасмурном небе — не задают требования помещению. Они меняются со временем суток, погодой и ориентацией.
Как связаны люмены, люксы и канделы?
Описание и текст изображения
- Кандела
- источник света
- Излучение света
- Световой поток в люменах
- Распределение внутри пучка
- Освещённость поверхности
- Кандела выражает
- силу света в определённом направлении.
- Люмен выражает световой поток.
- Люкс выражает освещённость:
- падающий поток на единицу площади.
Что означает 1 люкс?
Чтобы представить 1 lx, возьмите 1 lm, равномерно падающий на площадь 1 квадратный метр.
Как измерять люксы?
- Используйте подходящий люксметр и расположите датчик в нужной плоскости и ориентации, не затеняя его. Запишите точки и условия измерения.
- Приложение телефона может дать ориентир, но точность зависит от датчика и калибровки. Оно не заменяет измерение подходящим прибором для проверки проекта.
Освещённость по применению: примеры источника, а не обязательные проектные нормы
Описание и текст изображения
- Освещённость в иллюстративном примере источника: офисы и рабочие места.
- Коридор: 100–150 lx.
- Стойка регистрации: 200–300 lx.
- Открытый офис: 300–500 lx.
- Рабочее место: 500 lx.
- Переговорная: 300–500 lx.
- Помещение печати: 300 lx.
- Проектирование/CAD: 750–1000 lx.
Описание и текст изображения
- Освещённость в иллюстративном примере источника: розничная торговля.
- Коридоры: 300–500 lx.
- Стеллажи с товарами: 500–1000 lx.
- Витрина: 1000–2000 lx.
- Ювелирный магазин: 1000–2500 lx.

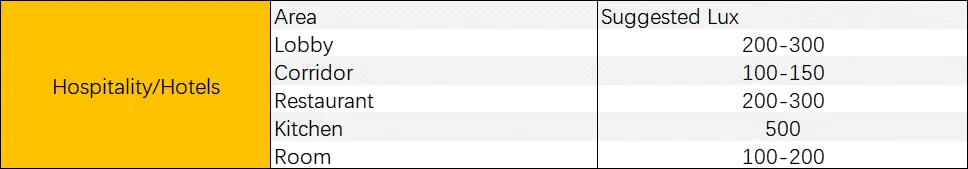

Описание и текст изображения
- Освещённость в иллюстративном примере источника: гостиницы.
- Вестибюль: 200–300 lx.
- Коридор: 100–150 lx.
- Ресторан: 200–300 lx.
- Кухня: 500 lx.
- Номер: 100–200 lx.

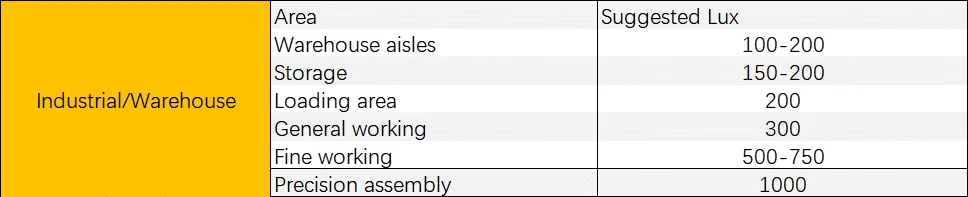

Описание и текст изображения
- Освещённость в иллюстративном примере источника: промышленность и склады.
- Проходы склада: 100–200 lx.
- Хранение: 150–200 lx.
- Погрузочная зона: 200 lx.
- Общая работа: 300 lx.
- Работа средней точности: 500–750 lx.
- Точная сборка: 1000 lx.
Описание и текст изображения
- Освещённость в иллюстративном примере источника: учебные помещения.
- Учебный класс: 300–500 lx.
- Лаборатория: 500 lx.
- Зона чтения: 500 lx.
- Книжные стеллажи: 200 lx.
- Коридор: 100–150 lx.
Описание и текст изображения
- Освещённость в иллюстративном примере источника: больницы и медицинские помещения.
- Номер: 100–200 lx.
- Пост медсестры: 300 lx.
- Смотровой кабинет: 500 lx.
- Малая хирургия: 1000 lx.
- Коридор: 100–150 lx.

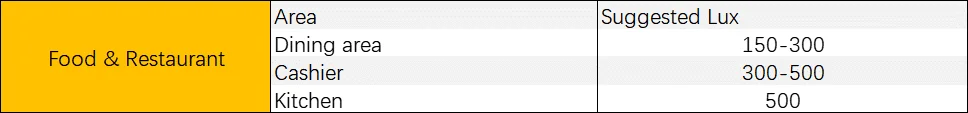

Описание и текст изображения
- Освещённость в иллюстративном примере источника: общественное питание.
- Обеденная зона: 150–300 lx.
- Касса: 300–500 lx.
- Кухня: 500 lx.
Так можно объяснить, почему одинаковые люмены не гарантируют одинаковых люксов и зрительного комфорта. Запишем точки и условия для повторения измерения. Сопоставим фотометрию и поток оборудования, затем проверим установленную систему. Запрос предложения начнём с определения освещаемой плоскости и выполняемой на ней задачи.
Плоскость измерения должна быть определена
Для сравнения проекта и измерения укажем, является ли плоскость столом, полом или другой используемой поверхностью. Её изменение меняет геометрию относительно светильников. Запись положения и точек позволяет проверить результат, не смешивая значения из разных мест.
Одинаковые люмены, разное распределение в помещении
При похожем потоке два прибора могут направлять разные доли света на задачу и окружение. Поэтому сопоставим фотометрию с положением установки. Если уравнять только люмены, излучаемое количество сохранится, а равномерность, отражения и доступный на рабочем месте свет могут измениться.
Чтобы проверить единицы, изучите основы фотометрии, опубликованные BIPM.
